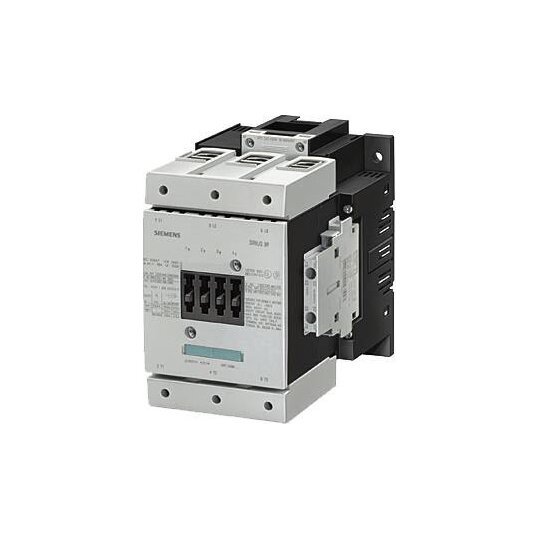

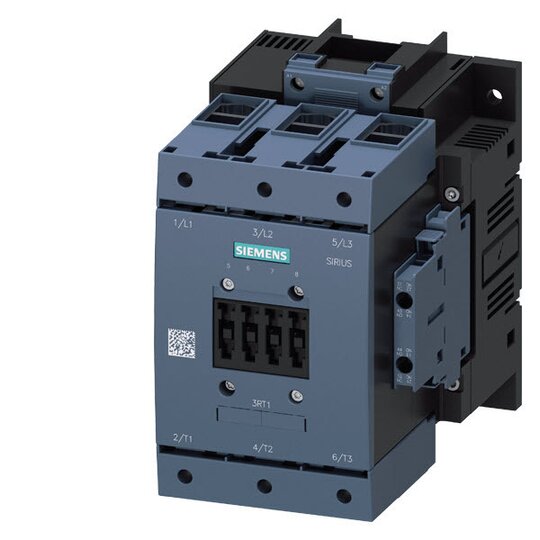

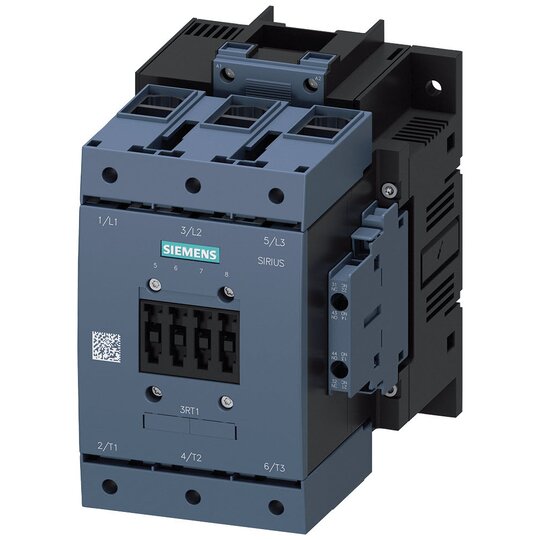

Schütz 55kW/400V/AC-3 AC DC-Betdtigung UC200-220V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10541AM36 161667
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720658
EAN
4011209506947
DEHA.-Nr.
1670467
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 200 - 220 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 200 - 220 V
Bemessungssteuerspeisespannung Us bei DC 200 - 220 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Rahmenklemme
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 115 A
Bemessungsbetriebsleistung bei AC-3, 400 V 55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 97 A
Bemessungsbetriebsleistung bei AC-4, 400 V 55 kW
Bemessungsbetriebsleistung NEMA 73,549875 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 115 A


    Leistungsschütz SIRIUS 3RT1 zum Schalten von Motoren mit großer Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Typ: Leistungsschütz SIRIUS 3RT1

    • Stromstärke: AC-3e/AC-3 115 A

    • Leistung: 55 kW / 400 V

    • Frequenz: AC (50-60 Hz) / DC Uc: 200-220 V

    • Polzahl: 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Verbindung: Rahmenklemme im Hauptstromkreis

    • Steuer- und Hilfstromkreis: Schraubanschluss oder Federzuganschluss

    • Zulassungen: IEC und UL/CSA

    • Bereitschaft: IE3/IE4ready und klimafest



    Kunden Vorteile:



    • Vielseitige Kombination mit anderen Komponenten im Verbraucherabzweig.

    • Reduzierte Komplexität durch vormontierte Hilfsschalter.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.

    • Vielfältiges Zubehör wie Verdrahtungsbausätze zur Reduzierung des Verdrahtungsaufwands.

    • Erhältlich in verschiedenen Baugrößen und großem Leistungsbereich.
