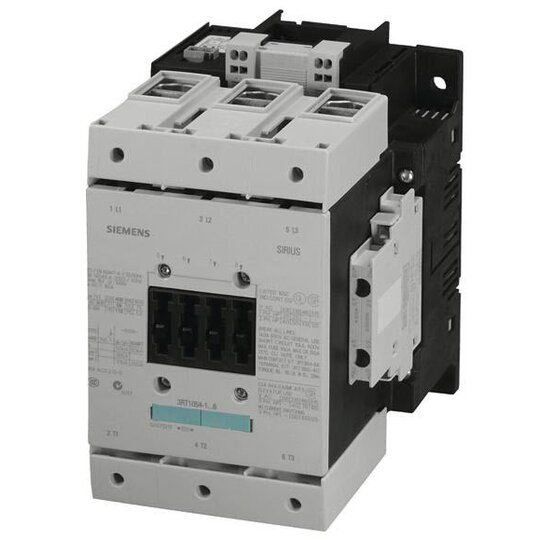

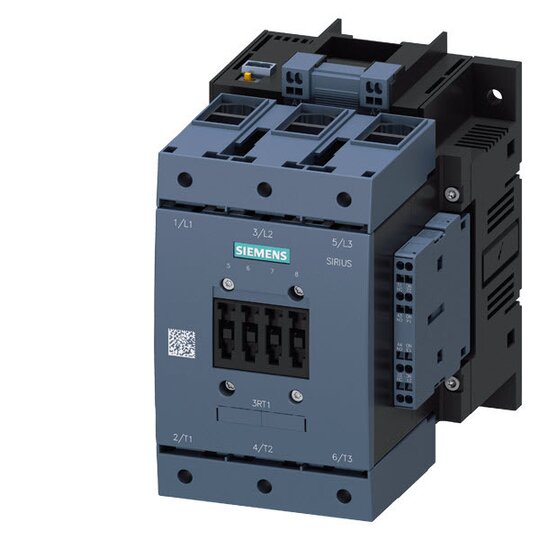

Schütz 55kW/400V/AC-3 AC DC-Betätigung UC 96-127V Hilfskontakte 2NO+2NC
Hersteller-Nr. 3RT10543NF36 161717
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2720713
- EAN
- 4011209582064
- DEHA.-Nr.
- 1670509
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364900
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 96 - 127 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 96 - 127 V |
| Bemessungssteuerspeisespannung Us bei DC | 96 - 127 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 160 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 115 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 97 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 55 kW |
| Bemessungsbetriebsleistung NEMA | 73,549875 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | true |
- Maximale Leistung: 55 kW / 400 V
- Anwendungsbereich: AC (50-60 Hz) / DC Uc: 96-127 V
- 3-polig, Hilfskontakte: 2 S + 2 Ö
- Antrieb: elektronisch
- Aufbau: Rahmenklemme
- Steuer- und Hilfstromkreis: Federzuganschluss
- Vormontierte Hilfsschalter verfügbar
- Klimafest, weltweit zugelassen (z.B. IEC und UL/CSA)
- IE3/IE4 ready
- Vielfältiges Zubehör, z.B. Verdrahtungsbausätze
- Hohe Flexibilität durch kombinierbare Komponenten im Verbraucherabzweig
- Einfache Anbindung an Steuerungen (direkt oder über PLC-Eingang)
- Schneller und wartungsfreier Anschluss durch Federzugtechnik
- Reduzierte Verdrahtungsaufwände durch verfügbares Zubehör
- Stabilität und Zuverlässigkeit in unterschiedlichen Anwendungen
Leistungsschütz, AC-3e/AC-3 115 A
Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und zeichnet sich durch seine hohe Leistung, kompakte Bauweise und große Kontaktzuverlässigkeit aus.
Technische Details:
Kunden Vorteile:
