Bemessungssteuerspeisespannung Us bei AC 50 Hz | 48 - 130 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 48 - 130 V |
Bemessungssteuerspeisespannung Us bei DC | 48 - 130 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Kabelklemme |
Betriebsspannung bei AC 50 Hz | 1000 - 1000 V |
Betriebsspannung bei AC 60 Hz | 1000 - 1000 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 225 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 146 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 75 kW |
Bemessungsbetriebsleistung NEMA | 74,57 kW |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Geeignet für Reiheneinbau | false |
Breite | 90 mm |
Höhe | 150 mm |
Tiefe | 126 mm |

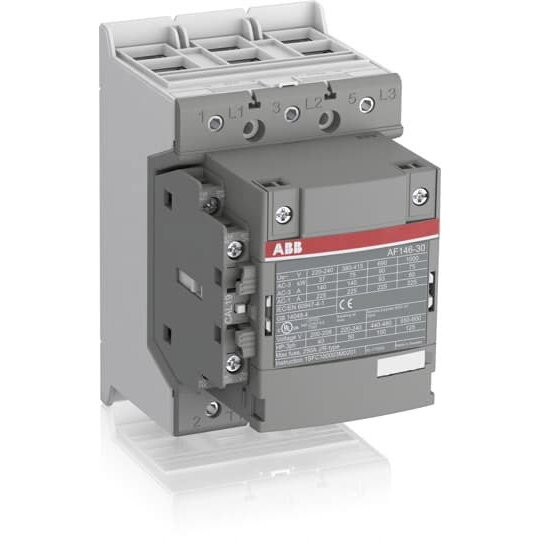

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: DoppelklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 75 kW, (440 V) 90 kW, (500 V) 90 kW, (690 V) 90 kW, (1000 V) 75 kW, (380/400 V) 75 kW, (220/230/240 V) 45 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 225 A, (1000 V, 55 °C) 200 A, (1000 V, 60 °C) 200 A, (1000 V, 70 °C) 175 A, (690 V, 40 °C) 225 A, (690 V, 55 °C) 200 A, (690 V, 60 °C) 200 A, (690 V, 70 °C) 175 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 146 A, (440 V, 55 °C) 146 A, (500 V, 55 °C) 130 A, (690 V, 55 °C) 93 A, (1000 V, 55 °C) 60 A, (380/400 V, 55 °C) 146 A, (220/230/240 V, 55 °C) 146 ABemessungssteuerspannung: 50 Hz 48 ... 130 V, 60 Hz 48 ... 130 V, Gleichstrombetrieb 48 ... 130 V
