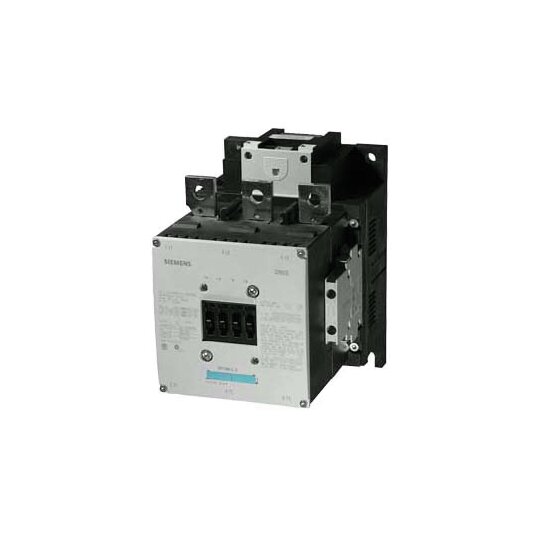

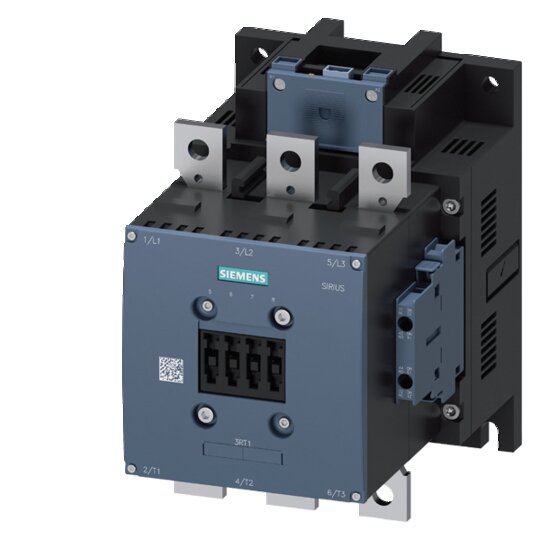

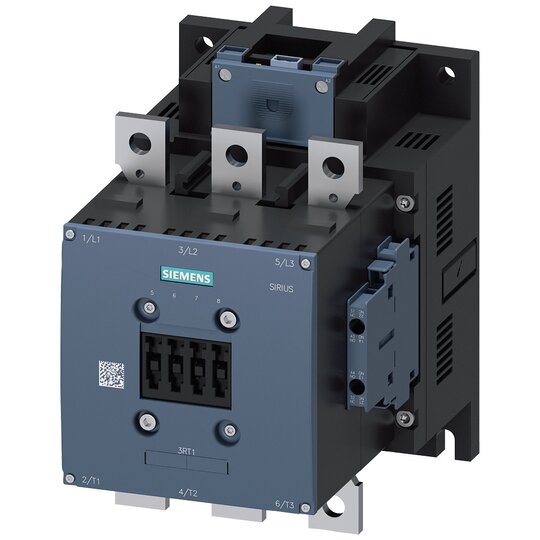

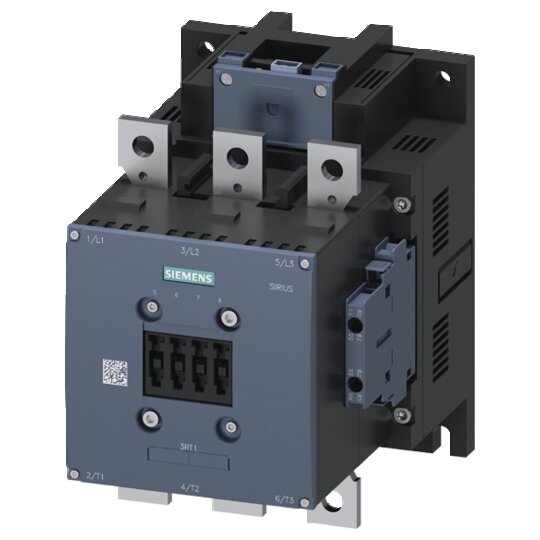

Schütz 400A/AC-1 AC DC-Betdtigung UC21-27,3V Hilfskontakte 2NO+2NC
1 Stück

Listenpreis
Art.-Nr.
2721395
EAN
4011209509993
Hersteller-Nr.
3RT14666NB36
DEHA.-Nr.
1671188
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Bemessungssteuerspeisespannung Us bei AC 50 Hz 21 - 27.3 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 21 - 27.3 V
Bemessungssteuerspeisespannung Us bei DC 21 - 27.3 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 400 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 138 A
Bemessungsbetriebsleistung NEMA 91,93734375 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

Leistungsschütz AC-1 400 A / 690 V / 40°C 3-polig, Uc: 21-27,3 V AC(50-60 Hz) / DC SPS-Eingang 24 V DC Antrieb: elektronisch Hilfskontakte 2 S + 2 Ö Hauptstr.: Schiene Steuer- und Hilfsstromkreis: Schraubanschluss Schütz SIRIUS 3RT14 zum Schalten von ohmschen Verbrauchern.Die Schütze 3RT1 sind Teil des SIRIUS Systembaukastens mit seinen optimal aufeinander abgestimmten Produkten. Sie überzeugen durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit. Sie können mit anderen Komponenten im Verbraucherabzweig vielfältig kombiniert werden. Die Schütze bieten für jede Anwendung die passende Anbindung an die Steuerung (direkt oder über PLC-Eingang). Vormontierte Hilfsschalter reduzierendie Komplexität Ihres Aufbaus. Die Schütze 3RT1 sind klimafest und weltweit zugelassen (z.B. IEC und UL/CSA).Sie sind in verschiedenen Baugrößen und in einem großen Leistungsbereich erhältlich. Sie können mit AC oder DC betätigt werden, einige Varianten besitzen einen Weitspannungsbereich und einen PLC-Steuereingang. Im Haupstromkreis können die Geräte über Schienen oder Rahmenklemmen angeschlossen werden. Für den Hilfs- und Steuerstromkreis sind sie auch durchgängig mit Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss erhältlich.Für diese Schütze gibt es vielfältiges Zubehör, wie z.B. Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren, Hilfsschalter oder Klemmenabdeckungen.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.câblage, contacts auxiliaires et cache-bornes sont disponibles pour ces contacteurs.Simple, efficace, toujours actuel - Le système modulaire SIRIUS.
