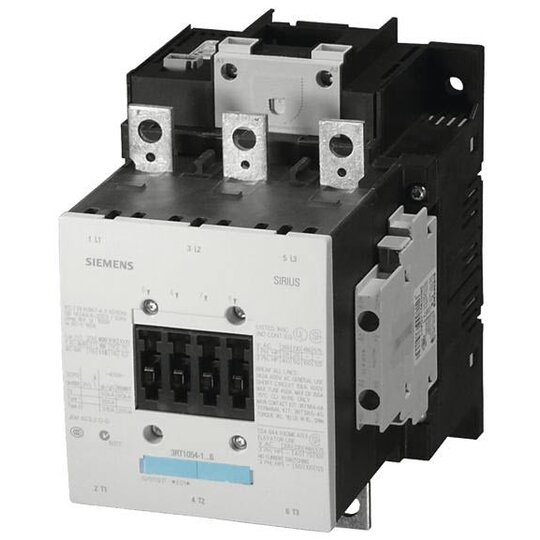

Schütz 275A/AC-1, AC/DC-Betdtigung UC21-27,3V Hilfskontakte 2NO+2NC 3pol. S
Hersteller-Nr. 3RT14566NB36 162231
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2721377
- EAN
- 4011209509795
- DEHA.-Nr.
- 1671170
- eClass.-Nr.
- 27371003
- Zolltarif-Nr.
- 85364190
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 21 - 27.3 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 21 - 27.3 V |
| Bemessungssteuerspeisespannung Us bei DC | 21 - 27.3 V |
| Spannungsart zur Betätigung | AC/DC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schienenanschluss |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 275 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 97 A |
| Bemessungsbetriebsleistung NEMA | 55,16240625 kW |
| Anzahl der Hilfskontakte als Schließer | 2 |
| Anzahl der Hilfskontakte als Öffner | 2 |
| Geeignet für Reiheneinbau | true |
- 3-polig
- Uc: 21-27,3 V AC (50-60 Hz) / DC
- SPS-Eingang 24 V DC
- Antrieb: elektronisch
- Hilfskontakte: 2 S + 2 Ö
- Schraubanschluss für Steuer- und Hilfsstromkreis
- Vormontierte Hilfsschalter
- Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)
- Erhältlich in verschiedenen Baugrößen und Leistungsbereichen
- Weitspannungsbereich und PLC-Steuereingang in einigen Varianten
- Schienen- oder Rahmenklemmenanschluss im Hauptstromkreis
- Federzuganschluss für Hilfs- und Steuerstromkreis
- Große Kontaktzuverlässigkeit
- Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten
- Reduzierung der Komplexität des Aufbaus durch vormontierte Hilfsschalter
- Wartungsfreier und rüttelsicherer Anschluss
- Erhebliche Reduzierung des Verdrahtungsaufwands durch umfangreiches Zubehör
- Einfach und effizient im Einsatz
Leistungsschütz AC-1 275 A / 690 V / 40°C
Der Schütz SIRIUS 3RT14 dient zum Schalten von schwach oder nicht induktiven Verbrauchern und bietet hohe Leistung bei kompakter Bauweise.
Technische Details:
Kundenutzen:
