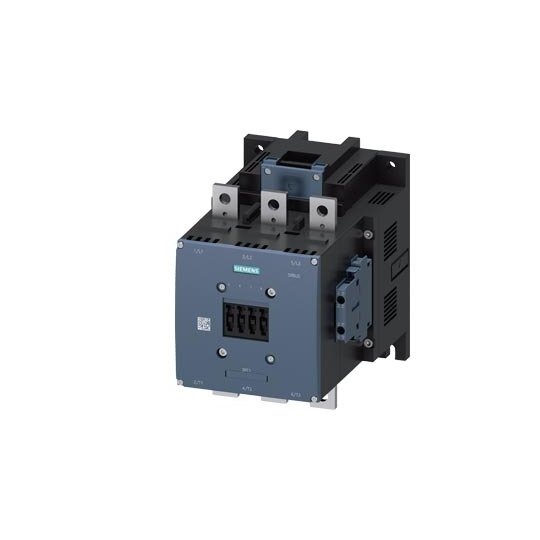

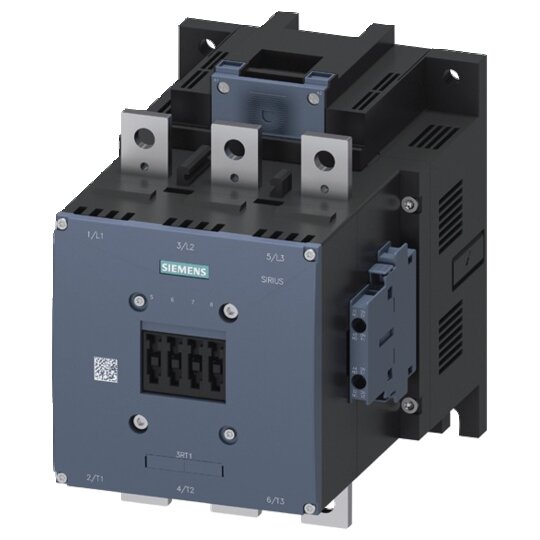

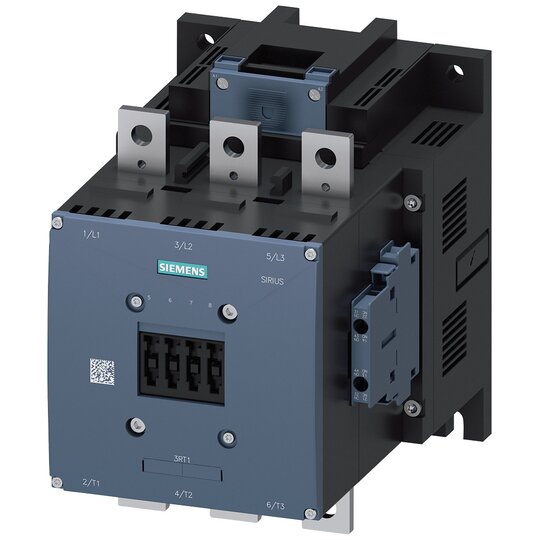

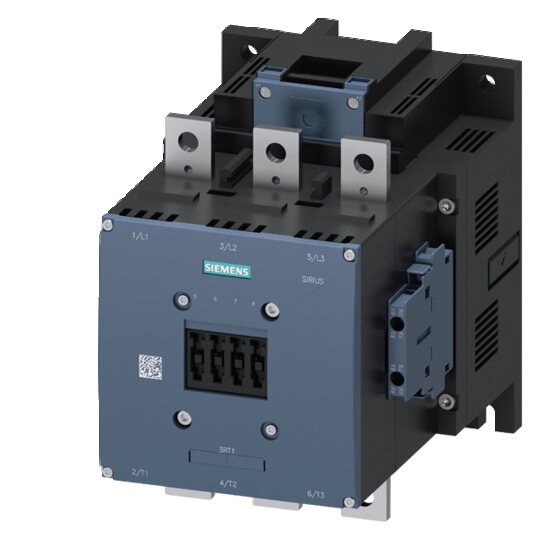

Schütz 250kW/400V/AC-3 AC DC-Betdtigung UC 42-48V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10766AD36 162018
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2721051
EAN
4011209508507
DEHA.-Nr.
1670734
eClass.-Nr.
27371003
Zolltarif-Nr.
85364190
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 42 - 48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 42 - 48 V
Bemessungssteuerspeisespannung Us bei DC 42 - 48 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 610 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 500 A
Bemessungsbetriebsleistung bei AC-3, 400 V 250 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 430 A
Bemessungsbetriebsleistung bei AC-4, 400 V 250 kW
Bemessungsbetriebsleistung NEMA 294,1995 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz


    Das Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und bietet hohe Kontaktzuverlässigkeit bei kompaktem Design.



    Technische Details:



    • Typ: AC-3e/AC-3 500 A

    • Leistung: 250 kW / 400 V AC (50-60 Hz)

    • DC Uc: 42-48 V

    • Poligkeit: 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Antrieb: konventionell

    • Hauptstr.: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Vormontierte Hilfsschalter

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready



    Kunden Vorteile:



    • Große Leistung bei kompakter Bauweise

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten

    • Einfacher Anschluss über Schienen oder Rahmenklemmen

    • Wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss

    • Reduktion des Verdrahtungsaufwands durch Verdrahtungsbausätze

    • Einfache und effiziente Integration in bestehende Systeme
