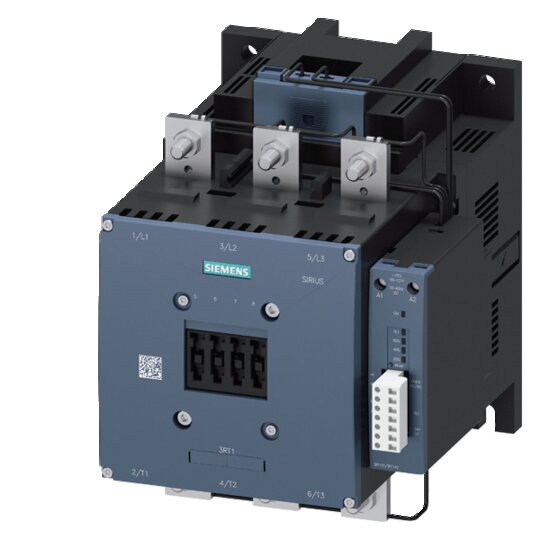

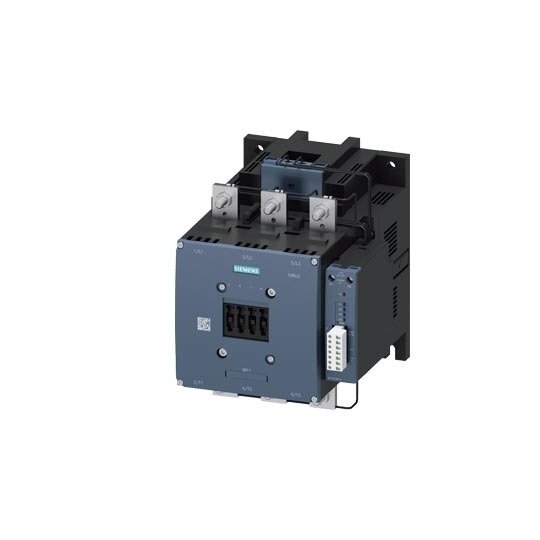

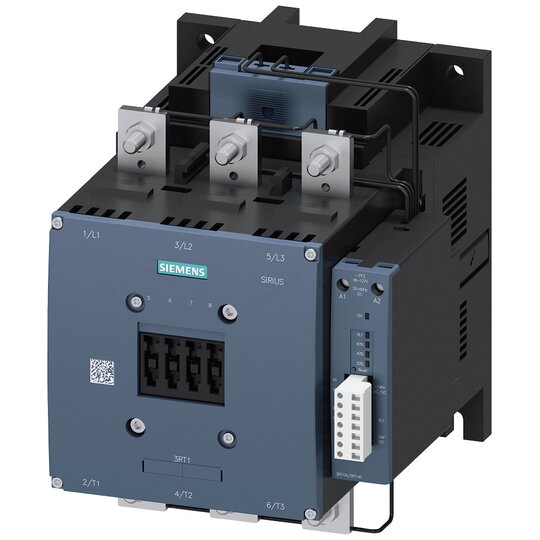

Schütz 200kW/400V/AC-3 AC DC-Betdtigung UC 96-127V Hilfskontakte 1NO+1NC

Hersteller-Nr. 3RT10756PF35 161956
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720977
EAN
4011209510982
DEHA.-Nr.
1670716
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 430 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 400 A
Bemessungsbetriebsleistung bei AC-3, 400 V 200 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 350 A
Bemessungsbetriebsleistung bei AC-4, 400 V 200 kW
Bemessungsbetriebsleistung NEMA 220,649625 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

    Leistungsschütz SIRIUS 3RT1


    Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und überzeugt durch große Leistung bei gleichzeitig kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • AC-3e/AC-3 400 A

    • 200 kW / 400 V AC (50-60 Hz)

    • DC Uc: 96-127 V SPS Eingang 24 V DC

    • 3-polig

    • Hilfskontakte: 1 S + 1 Ö

    • Antrieb: elektronisch

    • Hauptstromkreis: Schiene

    • Schraubanschluss mit Restlebensdauermeldung

    • IE3/IE4 ready

    • Klimafest, weltweit zugelassen (z.B. IEC und UL/CSA)



    Kunden Vorteile:



    • Vormontierte Hilfsschalter reduzieren die Komplexität Ihres Aufbaus.

    • Vielfältige Kombinationsmöglichkeiten mit anderen Komponenten im Verbraucherabzweig.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss.

    • Vielseitiges Zubehör, einschließlich Verdrahtungsbausätze, die den Verdrahtungsaufwand erheblich reduzieren.

    • Erhältlich in verschiedenen Baugrößen und einem großen Leistungsbereich.
