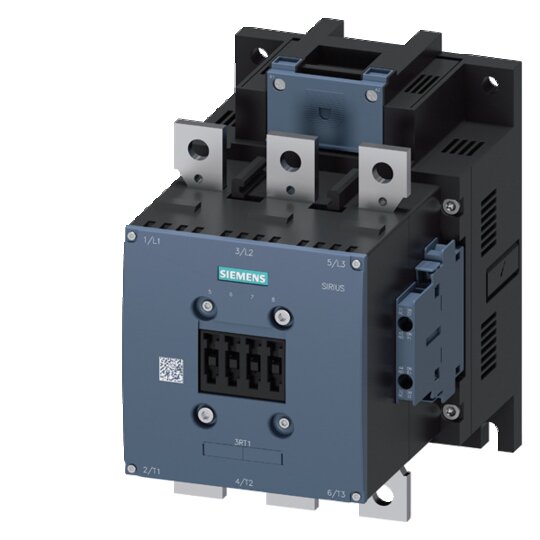

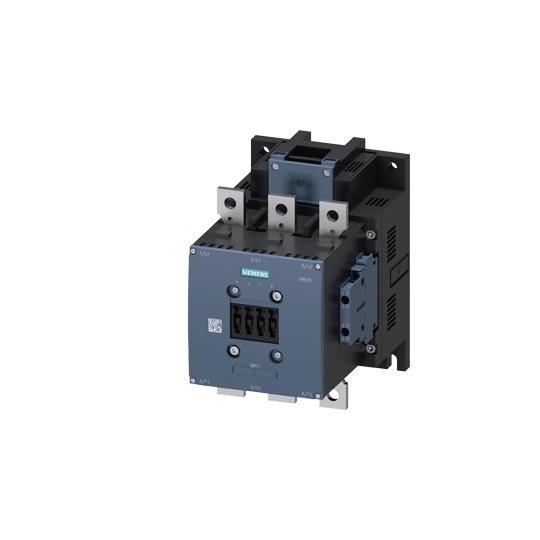

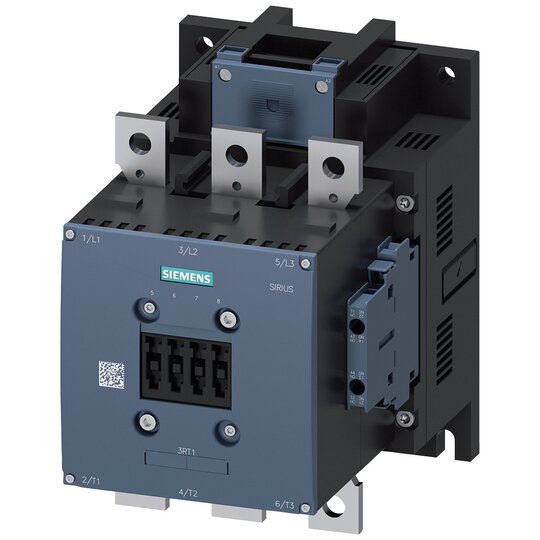

Schütz 160kW/400V/AC-3 AC DC-Betdtigung UC200-220V Hilfskontakte 2NO+2NC

Hersteller-Nr. 3RT10666AM36 161908
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720927
EAN
4011209508125
DEHA.-Nr.
1670672
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 200 - 220 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 200 - 220 V
Bemessungssteuerspeisespannung Us bei DC 200 - 220 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 330 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 300 A
Bemessungsbetriebsleistung bei AC-3, 400 V 160 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 280 A
Bemessungsbetriebsleistung bei AC-4, 400 V 160 kW
Bemessungsbetriebsleistung NEMA 183,8746875 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau true

    Leistungsschütz, AC-3e/AC-3 300 A


    Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und überzeugt durch große Leistung bei kompakter Bauweise.



    Technische Details:



    • Stromstärke: 300 A

    • Leistung: 160 kW / 400 V AC (50-60 Hz)

    • DC Uc: 200-220 V

    • 3-polig

    • Hilfskontakte: 2 S + 2 Ö

    • Antrieb: konventionell

    • Hauptstr.: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss

    • Vormontierte Hilfsschalter verfügbar

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)



    Kunden Vorteile:



    • Hohe Kontaktzuverlässigkeit und vielseitige Kombinationsmöglichkeiten mit anderen Komponenten.

    • Einfacher Anschluss im Hauptstromkreis über Schienen oder Rahmenklemmen.

    • Schneller, wartungsfreier und rüttelsicherer Anschluss durch Federzuganschluss im Hilfs- und Steuerstromkreis.

    • Vielfältiges Zubehör wie Verdrahtungsbausätze zur Reduzierung des Verdrahtungsaufwands.

    • IE3/IE4 ready für erhöhte Effizienz.
