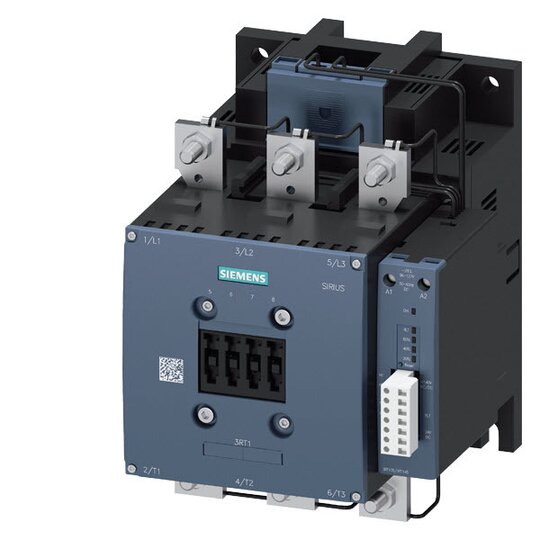

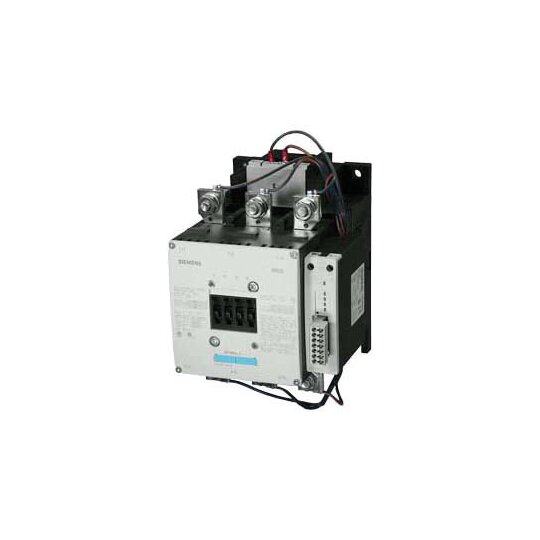

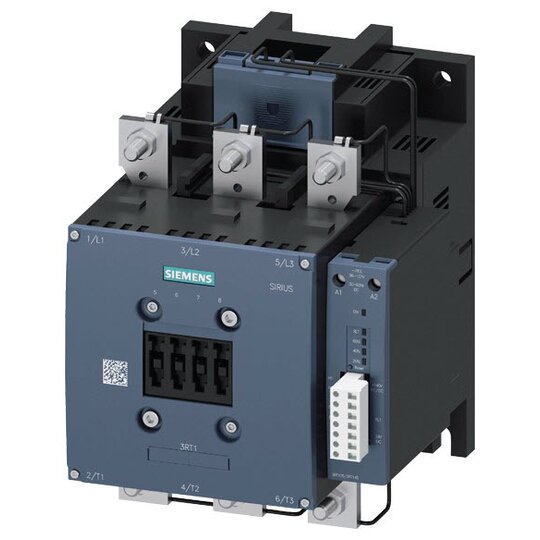

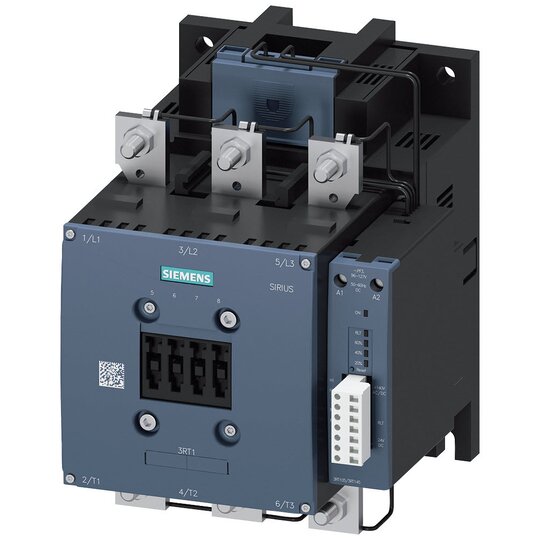

Schütz 132kW/400V/AC-3 AC DC-Betdtigung UC 96-127V Hilfskontakte 1NO+1NC

Hersteller-Nr. 3RT10656PF35 161881
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2720896
EAN
4011209510845
DEHA.-Nr.
1670652
eClass.-Nr.
27371003
Zolltarif-Nr.
85364900
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 96 - 127 V
Bemessungssteuerspeisespannung Us bei DC 96 - 127 V
Spannungsart zur Betätigung AC/DC
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 330 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 265 A
Bemessungsbetriebsleistung bei AC-3, 400 V 132 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V 230 A
Bemessungsbetriebsleistung bei AC-4, 400 V 132 kW
Bemessungsbetriebsleistung NEMA 147,09975 kW
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Geeignet für Reiheneinbau true

    Leistungsschütz SIRIUS 3RT1


    Der Leistungsschütz SIRIUS 3RT1 dient zum Schalten von Motoren und bietet große Leistung bei kompakter Bauweise und hoher Kontaktzuverlässigkeit.



    Technische Details:



    • Typ: AC-3e/AC-3 265 A

    • Leistung: 132 kW / 400 V AC (50-60 Hz)

    • DC Uc: 96-127 V SPS Eingang 24 V DC

    • 3-polig mit Hilfskontakten: 1 S + 1 Ö

    • Antrieb: elektronisch

    • Hauptstromkreis: Schiene

    • Steuer- und Hilfsstromkreis: Schraubanschluss mit Restlebensdauermeldung

    • Vormontierte Hilfsschalter

    • Klimafest und weltweit zugelassen (z.B. IEC und UL/CSA)

    • IE3/IE4 ready

    • Erhältlich in verschiedenen Baugrößen und Leistungsbereichen

    • AC oder DC betätigt, einige Varianten mit Weitspannungsbereich und PLC-Steuereingang

    • Anschlussmöglichkeiten: Schienen oder Rahmenklemmen

    • Durchgängiger Anschluss für Hilfs- und Steuerstromkreis mit Federzuganschluss



    Kunden Vorteile:



    • Reduzierte Komplexität Ihres Aufbaus durch vormontierte Hilfsschalter

    • Einfache und effiziente Integration mit anderen Komponenten im Verbraucherabzweig

    • Schneller, wartungsfreier und rüttelsicherer Anschluss dank Federzuganschluss

    • Vielfältiges Zubehör verfügbar, wie Verdrahtungsbausätze zur Reduzierung des Verdrahtungsaufwands

    • Optimal abgestimmte Produkte im Rahmen des SIRIUS Systembaukastens
