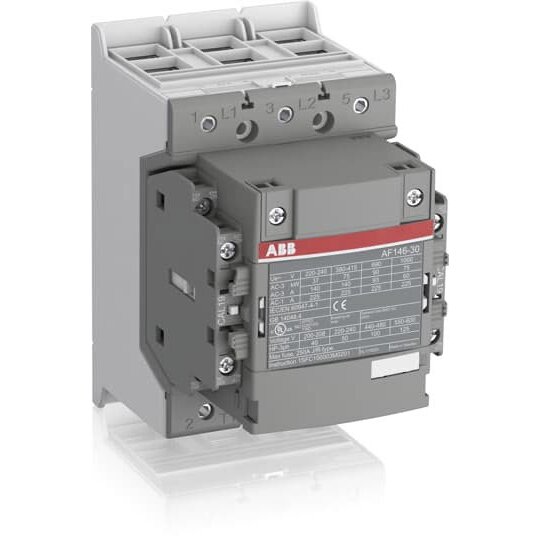

Schütz 100-250V AC/DC AF146-30-22-13 1SFL467001R1322
1 Stück

Listenpreis
Art.-Nr.
2765856
EAN
7320500478349
Hersteller-Nr.
1SFL467001R1322
DEHA.-Nr.
4187932
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Kabelklemme
Betriebsspannung bei AC 50 Hz 1000 - 1000 V
Betriebsspannung bei AC 60 Hz 1000 - 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 225 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 146 A
Bemessungsbetriebsleistung bei AC-3, 400 V 75 kW
Bemessungsbetriebsleistung NEMA 74,57 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 90 mm
Höhe 150 mm
Tiefe 126 mm

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: DoppelklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 75 kW, (440 V) 90 kW, (500 V) 90 kW, (690 V) 90 kW, (1000 V) 75 kW, (380/400 V) 75 kW, (220/230/240 V) 45 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 225 A, (1000 V, 55 °C) 200 A, (1000 V, 60 °C) 200 A, (1000 V, 70 °C) 175 A, (690 V, 40 °C) 225 A, (690 V, 55 °C) 200 A, (690 V, 60 °C) 200 A, (690 V, 70 °C) 175 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 146 A, (440 V, 55 °C) 146 A, (500 V, 55 °C) 130 A, (690 V, 55 °C) 93 A, (1000 V, 55 °C) 60 A, (380/400 V, 55 °C) 146 A, (220/230/240 V, 55 °C) 146 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
