Bemessungssteuerspeisespannung Us bei AC 50 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 100 - 250 V |
Bemessungssteuerspeisespannung Us bei DC | 100 - 250 V |
Spannungsart zur Betätigung | AC/DC |
Anzahl der Öffner als Hauptkontakte | 0 |
Anzahl der Schließer als Hauptkontakte | 3 |
Anschlussart Hauptstromkreis | Kabelklemme |
Betriebsspannung bei AC 50 Hz | 690 - 690 V |
Betriebsspannung bei AC 60 Hz | 690 - 690 V |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 160 A |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 116 A |
Bemessungsbetriebsleistung bei AC-3, 400 V | 55 kW |
Bemessungsbetriebsleistung NEMA | 55,9275 kW |
Anzahl der Hilfskontakte als Schließer | 2 |
Anzahl der Hilfskontakte als Öffner | 2 |
Geeignet für Reiheneinbau | false |
Breite | 90 mm |
Höhe | 150 mm |
Tiefe | 126 mm |

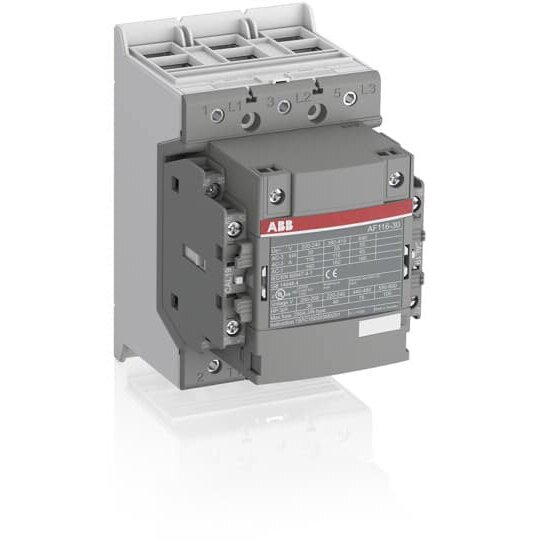

Schütze der Baureihe AF116 bis AF370 von 55 bis 200 kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Alternativ stehen Versionen mit integrierten 24VDC Schnittstellenrelais zur Verfügung, diese sind direkt aus SPS ansteuerbar. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: DoppelklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 55 kW, (440 V) 75 kW, (500 V) 75 kW, (690 V) 55 kW, (380/400 V) 55 kW, (220/230/240 V) 30 kWBemessungsbetriebsspannung: Hauptstromkreis 690 VBemessungsbetriebsstrom AC-1: (690 V, 40 °C) 160 A, (690 V, 60 °C) 145 A, (690 V, 70 °C) 130 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 116 A, (440 V, 55 °C) 116 A, (500 V, 55 °C) 110 A, (690 V, 55 °C) 65 A, (380/400 V, 55 °C) 116 A, (220/230/240 V, 55 °C) 116 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
