Anzahl der Kontakte als Wechsler | 0 |
Anzahl der Kontakte als Schließer | 1 |
Anzahl der Kontakte als Öffner | 1 |
Anzahl der Fehlersignalschalter | 1 |
Bemessungsbetriebsstrom Ie bei AC-15, 230 V | 4 A |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Ausführung | aufsteckbar |
Montageart | Seitenanbau |
Fassung | ohne |

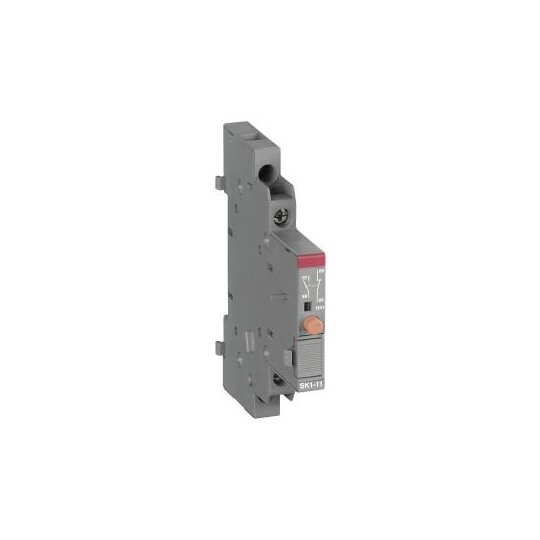

Signalkontakte SK1 für allgemeine ausgelöst-Meldung mit unterschiedlichen Kontaktbelegungen werden bei den Hauptgeräten rechtsseitig angebautNormen: CSA 22.2 No. 14, IEC/EN 60947-1, IEC/EN 60947-5-1, UL 508, UL 60947-1, UL 60947-4-1Anschlussart: SchraubklemmeAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Bemessungsbetriebsspannung: 690 V AC, 600 V DC, 690 VBemessungsbetriebsstrom AC-15: (24 V) 6 A, (240 V) 4 A, (690 V) 1 A, (380 / 400 V) 3 ABemessungsbetriebsstrom DC-13: (24 V) 2 A, (125 V) 0,55 A, (250 V) 0,27 A, (440 V) 0,15 A, (600 V) 0,15 ABemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kVGeeignet für: MS116, MS132, MO132, MS165, MO165Mechanische Lebensdauer: 100000 Montageart: seitliche MontageSchutzart: IP20
