SK+ EUPEN H07V-K 1x120 Schwarz Ring 100 RAL 9005
100 Meter

Listenpreis
Art.-Nr.
1260007
EAN
5413260115127
Hersteller-Nr.
1968004
DEHA.-Nr.
3515900
eClass.-Nr.
Zolltarif-Nr.
85444995
Leiter-Nennquerschnitt qmm
AWG-Querschnitt
Leiter-Durchmesser mm
Leiter-Klasse
Werkstoff der Aderisolation
Schirm
Ader-Farbe
Halogenfrei nach EN 50267-2-2
Flammwidrig
Raucharm nach EN 61034-2
Kältebeständig nach EN 60811-1-4
Ölbeständig nach EN 60811-2-1
Außendurchmesser ca. mm
Zul. Kabelaußentemperatur bei Montage/Handling °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung °C
Nennspannung U0 V
Nennspannung U V

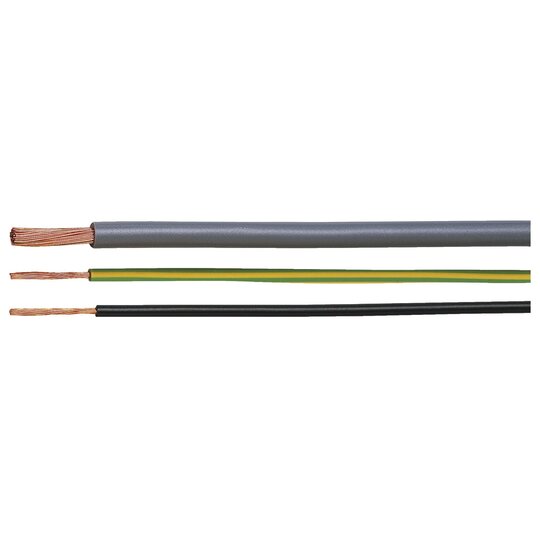

PVC-Industrieleitung, feindrähtig H07V-K 1x120 nach VDE 0281-3


Verlegung in trockenen Räumen, Schalt- und Verteilungsanlagen, in Röhren auf und unter Putz sowie in geschlossenen Installationskanälen. Folgende Verwendungsmöglichkeiten sind für die Verlegung dieser PVC-Aderleitung vorgesehen: Die innere Verdrahtung von Geräten, Schaltanlagen und Verteilern sowie die geschützte Verlegung in und an Leuchten mit einer Nennspannung bis 1.000 V Wechselspannung oder einer Gleichspannung bis 750 V gegen Erde. Sie ist nicht geeignet für die direkte Verlegung auf Pritschen, Rinnen oder Wannen.


Aufbau

  • Leiter: Kupfer blank, feindrähtig
  • Isolation: PVC nach VDE 0207
  • Mantelfarbe: nach VDE 0293


    • Technische Daten

  • Nennspannung: 450/750 V
  • Prüfspannung: 2.500 V
  • Temperaturbereich (beim Verlegen): +5 °C bis + 70 °C
  • Temperaturbereich (nach Verlegen): -30 °C bis +70 °C
  • Betriebstemperatur: +70 °C (max.)
  • Biegeradius: 15 x Leitungsdurchmesser (min.)
  • Flammwidrigkeit: nach VDE 0472 T. 804 Prüfart B (=IEC 332-1)
