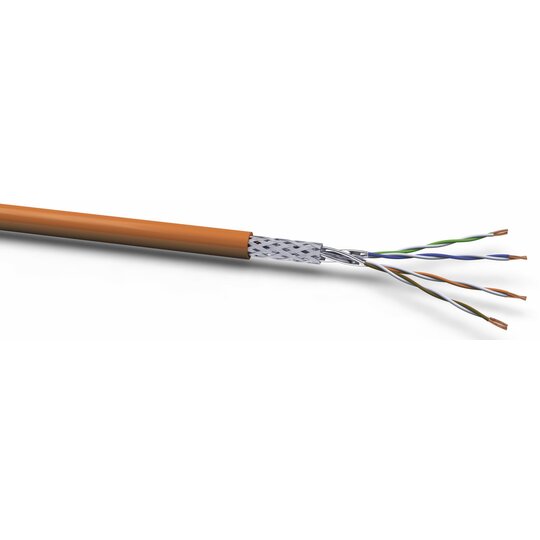

SK+ S/FTP Kat.7 1000 MHz 4x2xAWG23/1 Dca FRNC TR 1000
1000 Meter

Listenpreis
Art.-Nr.
1200031
EAN
Hersteller-Nr.
4728367
DEHA.-Nr.
4728367
eClass.-Nr.
Herstellerlink
Wunsch-Suchbegriff
Leiter-Material
Leiter-Durchmesser mm
Leiter-Nennquerschnitt qmm
AWG-Querschnitt
Leiter-Klasse
Ader-Zahl
Verseilelement
Werkstoff der Aderisolation
Ader-Kennzeichnung
Schirm über Verseilelement
Schirm über Verseilung
Mantelmaterial
Mantel-Farbe
Halogenfrei nach EN 50267-2-2
Flammwidrig
Raucharm nach EN 61034-2
Außendurchmesser ca. mm
Zul. Kabelaußentemperatur bei Montage/Handling °C
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung °C
Kategorie
NVP-Wert %

Anwendung: Datenkabel zur Übertragung analoger und digitaler Signale im Frequenzbereich bis 1000 MHz. Es ist konzipiert für die Verkabelung im Primar(Campus)-, Sekundär(Riser)- und Tertiär-(Horizontal)-bereich. Einsatz: LANs wie IEEE 802.3, 10/100/1000/10GBase-T, FDDI, Breitband, Video, ISDN, ATM, Multimedia, PoE. Normen: EN 50288-4-1, IEC 61156-5, EN 50173-1, ISO/IEC 11801 2.Ausgabe IEC 60332-1, IEC 60332-3-22, IEC 60754-2, EN 61034, IEC 61034. RoHS 2002/95/EG. Aufbau: Leiter: Kupfer, massiv, blank, AWG 23/1. Aderisolation: SFS-PE. Aderkennzeichnung: ws-bl, ws-or, ws-gn, ws-br. Verseilung: Adern zu Paaren verseilt. Schirm: Paarschirm (PIMF) (kunststoffkaschierte Aluminiumfolie). Beidraht optional. Geflecht aus verzinnten Kupferdrähten. Mantel: PVC oder halogenfreie Mischung (FRNC). Farbe: orange. RAL 2003. Aufdruck: VOKA-LAN SLAN 1000 S/FTP 4PR AWG 23/1 Cat.7 (00000m). Elektrische Eigenschaften: Schleifenwiderstand max. 14,5 Ohm/100 m. Isolationswiderstand min.: 5 GOhm x km. Wellenwiderstand 1 - 100 MHz: 100 15 Ohm. Wellenwiderstand: 100 - 250 MHz: 100 22 Ohm. Wellenwiderstand 250 - 1000 MHz: 100 25 Ohm. Kopplungswiderstand max. (10 MHz) 8 mOhm / m. Betriebskapazität nom.: 45 nF/km. Rel. Ausbreitungsgeschwindigkeit ca. 0,78 c. Schirmdämpfung bis 1000 MHz min.: 75 dB. Prüfspannung: 700 V-AC. Thermische u. Mechanische Eigenschaften: Temperaturbereich, bewegt: 0° C bis + 50 °C. Temperaturbereich, fest verlegt: - 20 °C bis + 60 °C. Mindestbiegeradius unter Zuglast: 8 x Durchmesser. Mindestbiegeradius ohne Zuglast: 4 x Durchmesser. Maximale Zugkraft: 105 N.
