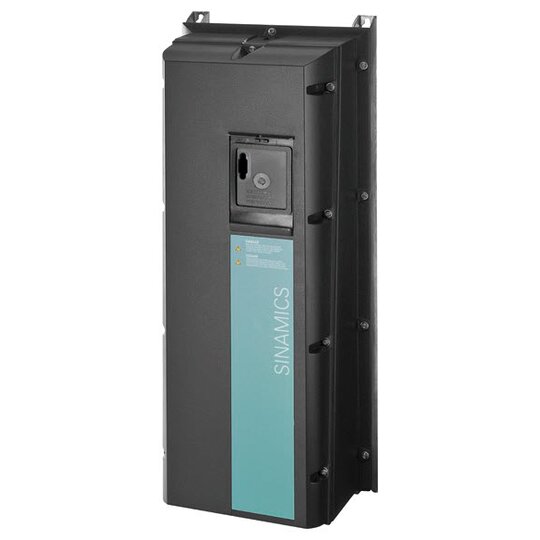

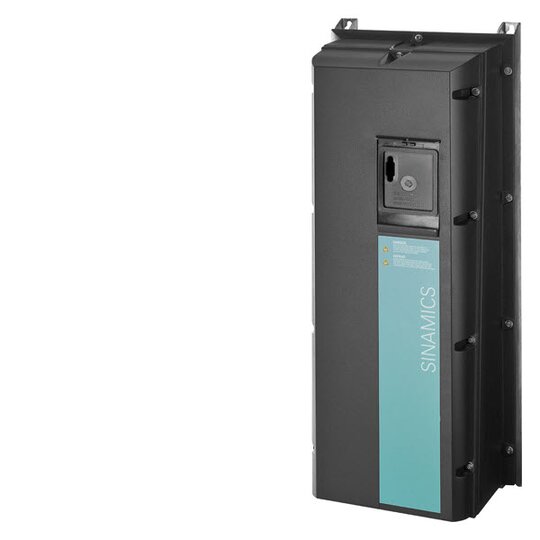

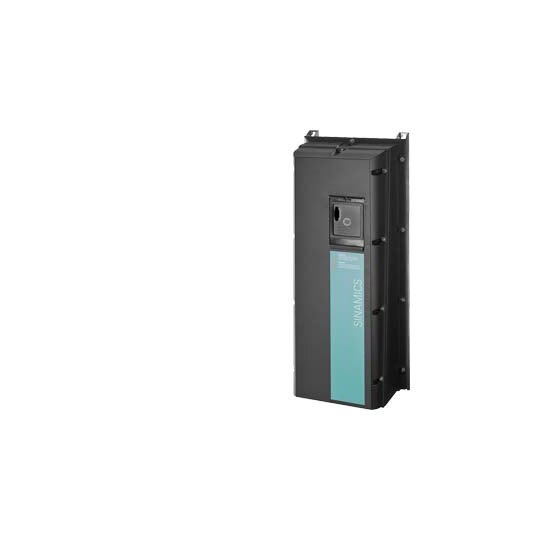

SINAMICS G120P Power Module PM230 mit integriertem Klasse-B-Filter

Hersteller-Nr. 6SL32230DE318BA0 172047
Preview Image
image 1
image 2
image 3
image 4
image 5
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732558
EAN
4019169458429
DEHA.-Nr.
3608564
eClass.-Nr.
27023101
Zolltarif-Nr.
85044086
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 38 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 18,5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 15 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz -10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 640 mm
Breite 320 mm
Tiefe 329 mm

    Sinamics G120P Power Module PM230


    Das SINAMICS G120P Power Module PM230 ist ein Frequenzumrichter mit hoher Schutzart IP55, der für den Einsatz in rauen Umgebungen konzipiert ist.


    Technische Details:



    • Schutzart: IP55/UL Type 12

    • Spannungsbereich: 3AC 380-480V ±10%

    • Frequenz: 47-63Hz

    • Leistung (low overload): 18,5kW bei 110% für 60s, 100% für 240s

    • Umgebungstemperatur: 0 bis +40°C (LO), bis zu 60°C möglich

    • Abmessungen: 640 x 320 x 329 (HxBxT)

    • Verfügbarkeit: Von 0,37 kW bis 90 kW für Wandmontage außerhalb des Schaltschranks

    • Integrierte Netzfilter: Klasse A und Klasse B gemäß EN 61800-3


    Kunden Vorteile:



    • Hohe Zuverlässigkeit und geringer Energieverbrauch dank der selbstständigen Quittierung von Störungen.

    • Umweltfreundlich durch reduzierte Scheinleistungsverluste und Netzrückwirkungen.

    • Flexible Installation und einfache Integration mit verschiedenen Steuerungseinheiten und Bedienpanels.

    • Geeignet für rauen Einsatzbereich, was langfristige Betriebssicherheit gewährleistet.
