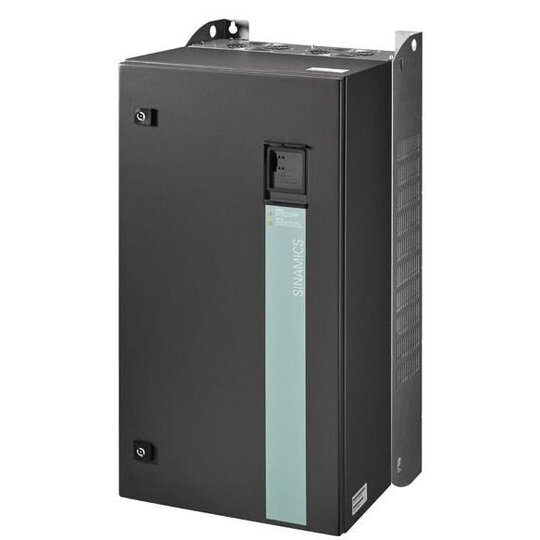

SINAMICS G120P Power Module PM230 mit integriertem Klasse-B-Filter
Hersteller-Nr. 6SL32230DE388BA0 172046
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2732557
- EAN
- 4019169458498
- DEHA.-Nr.
- 3493882
- eClass.-Nr.
- 27023101
- Zolltarif-Nr.
- 85044086
| Netzspannung | 380 - 480 V |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 550 Hz |
| Nennausgangsstrom I2N | 178 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 90 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 75 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | -10 % |
| Einsatz im Industriebereich zulässig | true |
| Einsatz im Wohn- und Gewerbebereich zulässig | true |
| Bremschopper integriert | false |
| 4-Quadrantenbetrieb möglich | false |
| Art des Umrichters | U-Umrichter |
| Höhe | 915 mm |
| Breite | 410 mm |
| Tiefe | 416 mm |
- Schutzart: IP55/UL Type 12
- Versorgungsspannung: 3AC 380-480V +10/-10%
- Frequenz: 47-63Hz
- Leistung bei low overload: 90kW bei 110% für 60 Sekunden, 100% für 240 Sekunden
- Umgebungstemperatur: 0 bis +40°C (verschiedene Optionen bis +60°C)
- Abmessungen: 915 x 410 x 416 mm (HxBxT)
- Integrierter Klasse-B-Filter
- Kompatibel mit Steuerungseinheit CU230P-2 ab Firmware-Version V4.3.2
- Verfügbar in Leistung von 0,37 kW bis 90 kW für Wandmontage
- Geringe Netzrückwirkungen ohne zusätzliche Maßnahmen sowie Scheinleistungsverluste
- Selbstständige Quittierung von Störungen nach Netzausfall
- Umweltschonende Energienutzung
- Für Installationen nach Kategorie C1 und C2 geeignet
- Einfacher Anschluss dank enthaltenem Zubehör: Schirmbleche und Schirmanschlusssätze
Sinamics g120p power module pm230
Der SINAMICS G120P Power Module PM230 ist ein leistungsstarker Frequenzumrichter, der für den Einsatz in rauen Umgebungen konzipiert ist und eine hohe Energieeffizienz bietet.
Technische Details:
Kunden Vorteile:
