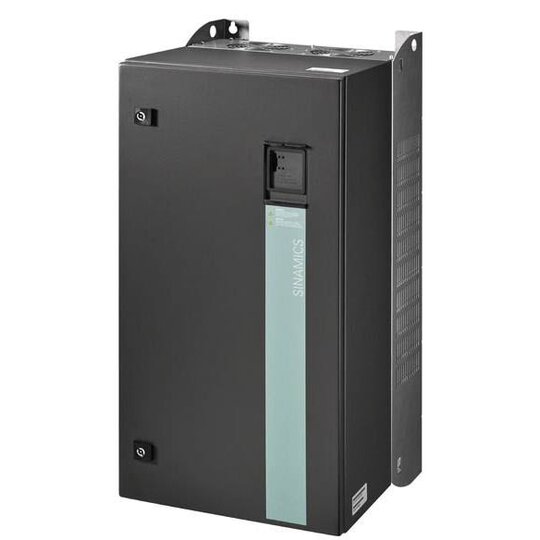

SINAMICS G120P Power Module PM230 mit integriertem Klasse-B-Filter
Hersteller-Nr. 6SL32230DE375BA0 172044
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2732555
- EAN
- 4019169458481
- DEHA.-Nr.
- 3493880
- eClass.-Nr.
- 27023101
- Zolltarif-Nr.
- 85044086
| Netzspannung | 380 - 480 V |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 550 Hz |
| Nennausgangsstrom I2N | 145 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 75 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 55 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | -10 % |
| Einsatz im Industriebereich zulässig | true |
| Einsatz im Wohn- und Gewerbebereich zulässig | true |
| Bremschopper integriert | false |
| 4-Quadrantenbetrieb möglich | false |
| Art des Umrichters | U-Umrichter |
| Höhe | 915 mm |
| Breite | 410 mm |
| Tiefe | 416 mm |
- Schutzart: IP55/UL Type 12
- Eingangsspannung: 3AC 380-480V +10/-10%
- Frequenz: 47-63 Hz
- Leistung (low overload): 75 kW bei 110% für 60s, 100% für 240s
- Umgebungstemperatur: 0 bis +40°C (LO), erweiterbar bis 60°C
- Maße: 915 x 410 x 416 mm (HxBxT)
- Verfügbar von 0,37 kW bis 90 kW für Wandmontage außerhalb des Schaltschranks
- Integrierte Netzfilter: Klasse A für Kategorie C2, Klasse B für Kategorie C1 gemäß EN 61800-3
- Geringe Netzrückwirkungen und Scheinleistungsverluste ohne Zusatzmaßnahmen
- Selbstständige Quittierung von Störungen nach Netzausfall
- Umweltfreundliche energetische Vorteile
- Einfacher Anschluss von Leistungs- und Steuerleitungen durch inkludierte Schirmbleche
- Erweiterte Flexibilität durch die Verwendung mit der Steuerungseinheit CU230P-2 und verschiedenen Bedienpanels
Sinamics g120p power module pm230
Das SINAMICS G120P Power Module PM230 ist ein leistungsstarkes Frequenzumrichtermodul mit hoher Schutzart, das speziell für Anwendungen in der Gebäudetechnik konzipiert wurde.
Technische Details:
Kunden Vorteile:
