SINAMICS G120P Power Module PM 230 3AC380-480V 47-63Hz 11kW

Hersteller-Nr. 6SL32230DE311BG1 172107
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732624
EAN
4042948671665
DEHA.-Nr.
5113051
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 26 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 11 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 7,5 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig true
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 620 mm
Breite 230 mm
Tiefe 249 mm

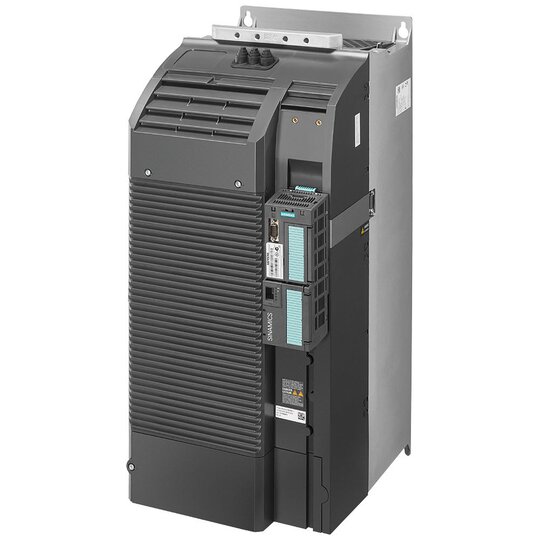

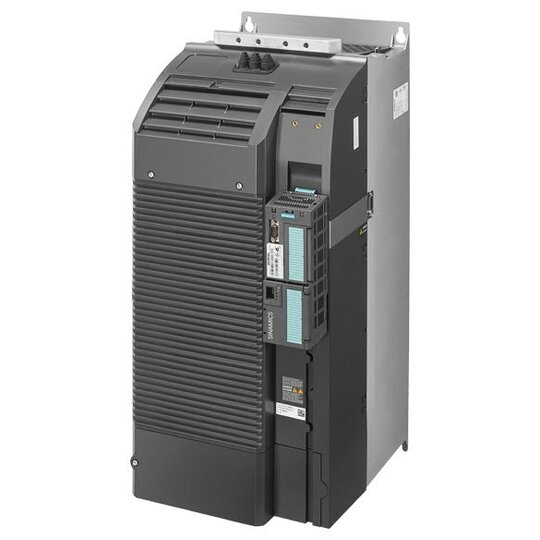

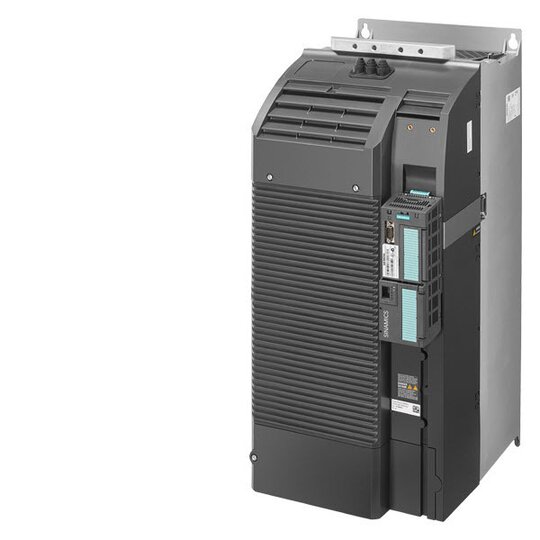

    Sinamics G120P Power Module PM230


    Das SINAMICS G120P Power Module PM230 ist der Spezialist für die Gebäudetechnik, geeignet für Frequenzumrichter mit hoher Schutzart IP55.


    Technische Details:



    • Schutzart: IP55 / UL Type 12

    • Spannungsversorgung: 3AC 380-480V +10/-10%

    • Frequenz: 47-63 Hz

    • Leistung: low overload: 11kW bei 150% (3S), 110% (57S), 100% (240S)

    • Umgebungstemperatur: -10 bis +40°C (LO)

    • Abmessungen: 620 x 230 x 249 mm (HxBxT)

    • Verfügbarkeit: 0,37 kW bis 90 kW für Wandmontage außerhalb des Schaltschranks

    • Integrierte Netzfilter: Klasse A für Kategorie C2, Klasse B für Kategorie C1 gemäß EN 61800-3


    Kunden Vorteile:



    • Optimale Leistungseffizienz mit minimalen Netzrückwirkungen.

    • Selbstständige Quittierung von Störungen nach Netzausfall.

    • Hohe Umweltschonung durch energetische Vorteile.

    • Geeignet für raue Betriebsumgebungen mit hohen Temperaturen.

    • Versand mit umfangreichem Zubehör für EMV-gerechten Anschluss.
