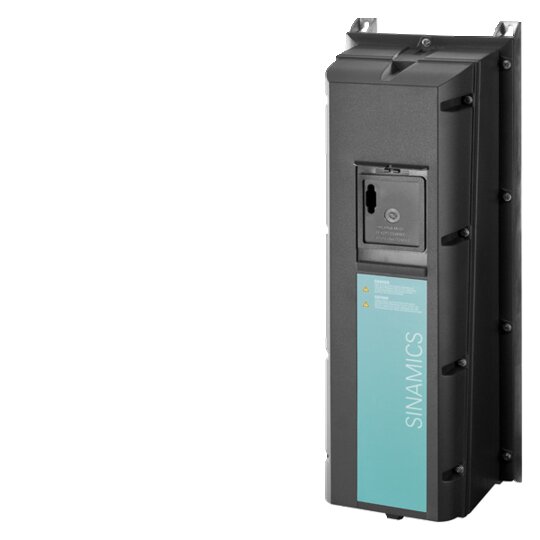

SINAMICS G120P Power Module PM 230 Schutzart 3AC380-480V 47-63Hz 4kW
Hersteller-Nr. 6SL32230DE240AG1 172102
- Ihr Nettopreis
- Bitte einloggen
- Verpackungseinheit
- 1 Stück
- Art.-Nr.
- 2732619
- EAN
- 4042948671597
- DEHA.-Nr.
- 5113064
- eClass.-Nr.
- 27023101
- Zolltarif-Nr.
- 85044095
| Netzspannung | 380 - 480 V |
| Eingangsphasenzahl | 3 |
| Ausgangsphasenzahl | 3 |
| Max. Ausgangsfrequenz | 550 Hz |
| Nennausgangsstrom I2N | 10,2 A |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 4 kW |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 3 kW |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Einsatz im Industriebereich zulässig | true |
| Einsatz im Wohn- und Gewerbebereich zulässig | false |
| Bremschopper integriert | false |
| 4-Quadrantenbetrieb möglich | false |
| Art des Umrichters | U-Umrichter |
| Höhe | 540 mm |
| Breite | 180 mm |
| Tiefe | 249 mm |
- Schutzart: IP55/UL Type 12
- Spannungsversorgung: 3AC 380-480V ±10%
- Frequenzbereich: 47-63Hz
- Leistung bei niedrigem Überlast: 4kW (150% für 3s, 110% für 57s, 100% für 240s)
- Umgebungstemperatur: -10 bis +40°C (LO)
- Abmessungen: 540 x 180 x 249 mm (HxBxT)
- Verfügbar von 0,37 kW bis 90 kW für Wandmontage außerhalb des Schaltschranks
- Integrierte Netzfilter Klasse A (Kategorie C2) oder Klasse B (Kategorie C1) gemäß EN 61800-3
- Reduzierte Netzrückwirkungen ohne Zusatzmaßnahmen sowie Scheinleistungsverluste
- Selbstständige Quittierung von Störungen nach Netzausfall
- Umweltfreundlicher Betrieb mit energetischen Vorteilen
- Geeignet für raue Umgebungen und hohe Umgebungstemperaturen bis zu 60 Grad
- Umfassendes Zubehör für EMV-gerechten Anschluss von Leistungs- und Steuerleitungen
Sinamics G120P Power Module PM230
Das SINAMICS G120P Power Module PM230 ist ein leistungsstarker Frequenzumrichter mit integriertem Klasse-A-Filter und hoher Schutzart, geeignet für raue Umgebungen.
