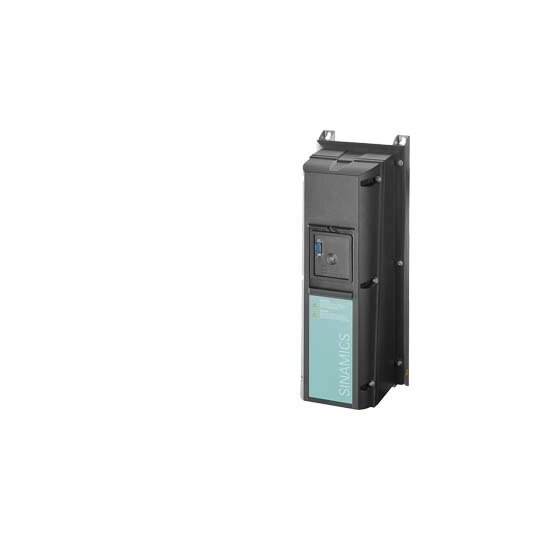

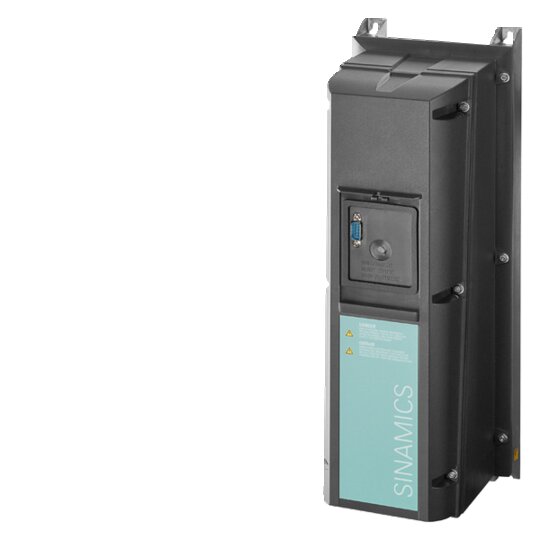

SINAMICS G120P Power Module PM 230 3AC380-480V 47-63Hz 2,2kW

Hersteller-Nr. 6SL32230DE222AG1 172097
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2732614
EAN
4042948671559
DEHA.-Nr.
5113054
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 5,9 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 2,2 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 1,5 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert false
4-Quadrantenbetrieb möglich false
Art des Umrichters U-Umrichter
Höhe 460 mm
Breite 154 mm
Tiefe 249 mm

    Sinamics g120p power module pm230 mit integriertem klasse-a-filter schutzart ip55/ul type 12 3ac380-480v+10/-10% 47-63hz


    Das SINAMICS G120P Power Module PM230 ist ein leistungsstarker Frequenzumrichter, der für raue Umgebungen konzipiert ist und eine hohe Effizienz bei minimalen Netzrückwirkungen bietet.



    Technische Details:



    • Schutzart: IP55/UL Type 12

    • Eingangsspannung: 3AC 380-480V +10/-10%

    • Frequenzbereich: 47-63 Hz

    • Leistung: Low overload 2,2kW bei 150% 3S, 110% 57S, 100% 240S

    • Umgebungstemperatur: -10 bis +40°C (LO)

    • Dimensionen: 460 x 154 x 249 (HxBxT)

    • Verfügbar für Wandmontage außerhalb des Schaltschranks von 0,37 kW bis 90 kW

    • Integrierter Klasse-A-Filter für Installationen nach Kategorie C2 und Klasse-B-Filter nach Kategorie C1 gemäß EN 61800-3



    Kunden nutznieß:



    • Geringe Netzrückwirkungen ohne Zusatzmaßnahmen

    • Selbstständige Quittierung von Störungen nach Netzausfall

    • Umweltfreundliche Lösung mit energetischen Vorteilen

    • Hohe Flexibilität durch die Kompatibilität mit verschiedenen Steuerungseinheiten und Bedienpanels

    • Einsatz in rauen Umgebungen dank hoher Schutzart
