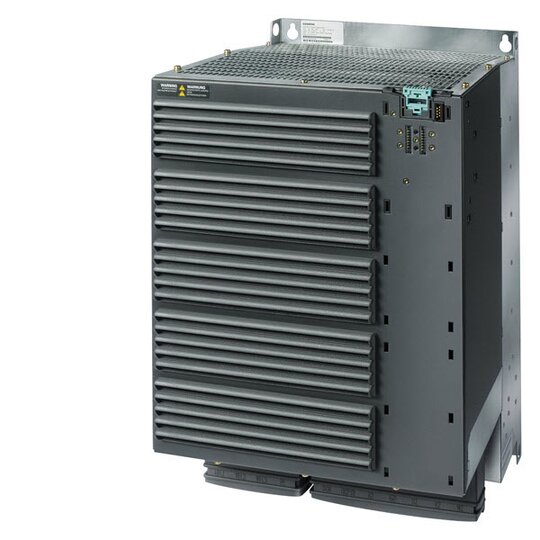

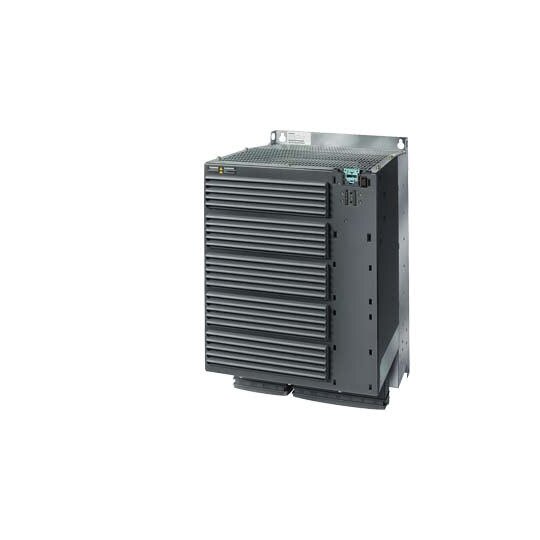

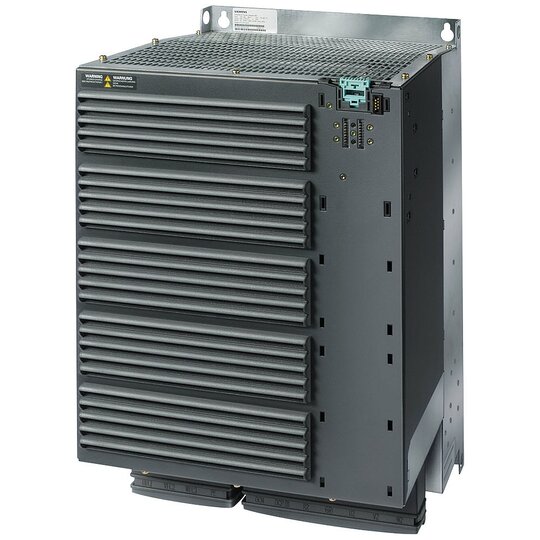

SINAMICS G120 Power Module PM250 3AC380-480V+10/- 10Proz. 47-63Hz

Hersteller-Nr. 6SL32250BE355UA0 282615
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3385960
EAN
4019169457965
DEHA.-Nr.
3175606
eClass.-Nr.
27023101
Zolltarif-Nr.
85044086
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 145 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 75 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 55 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz 10 %
Einsatz im Industriebereich zulässig false
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert false
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Höhe 634 mm
Breite 350 mm
Tiefe 316 mm

    Sinamics G120 Power Module PM 250


    Das Power Module PM250 ist ein modularer Frequenzumrichter für eine Vielzahl von Anwendungen im allgemeinen Maschinenbau mit einer einzigartigen Rückspeisefähigkeit durch die Efficient Infeed Technology.


    Technische Details:



    • Leistung hohe Überlast: 55kW bei 200% für 3 Sekunden, 150% für 57 Sekunden, 100% für 240 Sekunden

    • Leistung geringe Überlast: 75kW bei 150% für 3 Sekunden, 110% für 57 Sekunden, 100% für 240 Sekunden

    • Umgebungstemperatur: 0 bis +50°C (hohe Überlast), 0 bis +40°C (geringe Überlast)

    • Abmessungen: 634 x 350 x 316 (HxBxT)

    • Schutzart: IP20

    • Spannungsbereich: 3AC 380-480V ±10%, 47-63Hz

    • Geeignet für sicherheitsgerichtete Anwendungen mit einer Fail-safe Control Unit

    • Integrierte Netzfilter Klasse A verfügbar


    Kunden Vorteile:



    • Direkte Rückspeisung von Bremsenergie ins Netz, wodurch kein Brems-Chopper nötig ist

    • Reduzierung des Platzbedarfs im Schaltschrank durch den Wegfall eines Bremswiderstandes

    • Weniger harmonische Netzoberwellen, was die Systemeffizienz erhöht

    • Vereinfachte Projektierung und Beschaffung durch den Wegfall einer optionalen Netzdrossel

    • Möglichkeiten zur Anpassung der Leitungslängen durch Anschluss von Ausgangsdrosseln
