SINAMICS G120 Power Module PM250 mit Filter Kl. A energierückspeisefähig

Hersteller-Nr. 6SL32250BE315AA0 280561
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
3383754
EAN
4019169455244
DEHA.-Nr.
2721341
eClass.-Nr.
27023101
Zolltarif-Nr.
85044095
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Netzspannung 380 - 480 V
Eingangsphasenzahl 3
Ausgangsphasenzahl 3
Max. Ausgangsfrequenz 550 Hz
Nennausgangsstrom I2N 38 A
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung 18,5 kW
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung 15 kW
Relative symmetrische Netzfrequenztoleranz 5 %
Relative symmetrische Netzspannungstoleranz -10 %
Einsatz im Industriebereich zulässig true
Einsatz im Wohn- und Gewerbebereich zulässig false
Bremschopper integriert false
4-Quadrantenbetrieb möglich true
Art des Umrichters U-Umrichter
Höhe 512 mm
Breite 275 mm
Tiefe 204 mm

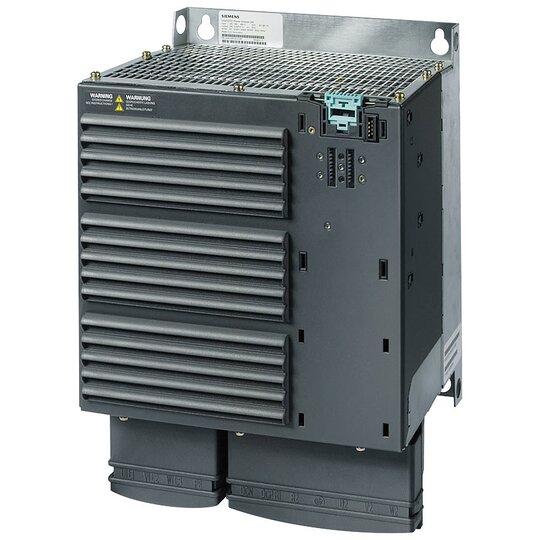

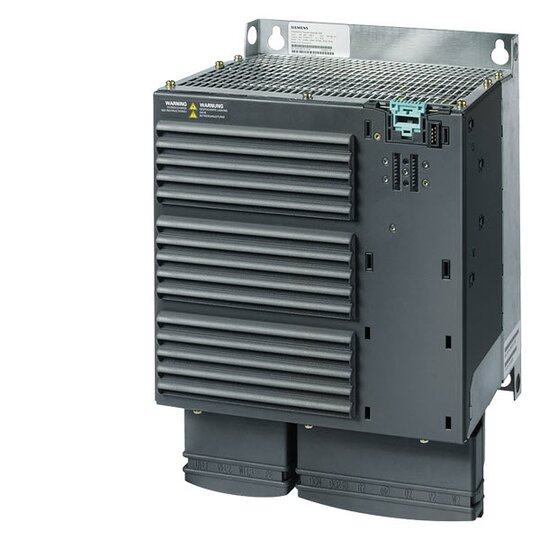

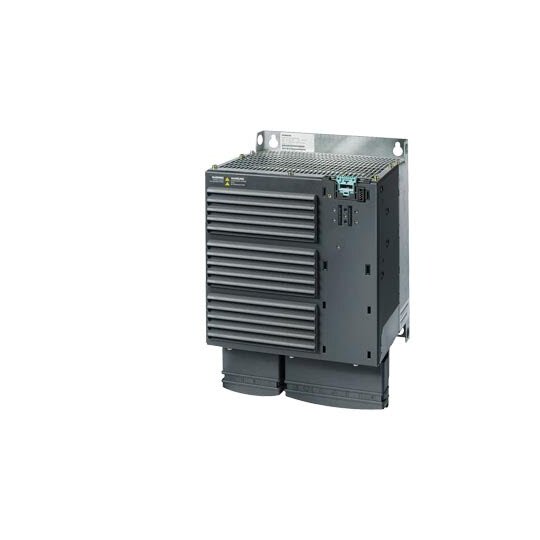

    Sinamics G120 Power Module PM 250 mit integriertem Klasse-A-Filter


    Das Power Module SINAMICS G120 PM 250 ist ein hochentwickeltes Modul für den modularen Frequenzumrichter SINAMICS G120, das eine effiziente Energierückspeisung ermöglicht.


    Technische Details:



    • Spannungsbereich: 3AC 380-480V +10/-10%, 47-63Hz

    • Hohe Überlast: 15kW bei 200% für 3S, 150% für 57S, 100% für 240S (Umgebungstemperatur 0 bis +50°C)

    • Geringe Überlast: 18,5kW bei 150% für 3S, 110% für 57S, 100% für 240S (Umgebungstemperatur 0 bis +40°C)

    • Abmessungen: 512 x 275 x 204 mm (HxBxT)

    • Schutzart: IP20 ohne Control Unit und BOP

    • Geeignet für: TN-Netze mit integriertem Netzfilter Klasse A und geerdete TN/TT- sowie ungeerdete IT-Netze ohne integrierten Netzfilter

    • Optionale Zubehör: Ausgangsdrosseln für längere Leitungslängen

    • Für sicherheitsgerichtete Anwendungen: In Verbindung mit einer Fail-safe Control Unit als Safety Integrated Drive


    Kunden Vorteile:



    • Direkte Rückspeisung von Bremsenergie ins Netz ohne Brems-Chopper, was Platz im Schaltschrank spart.

    • Reduzierung der Wärmeentwicklung im Schaltschrank durch die Efficient Infeed Technology.

    • Weniger harmonische Netzoberwellen, wodurch der Einsatz einer optionalen Netzdrossel am Netzeingang entfällt.

    • Vereinfachte Projektierung und Beschaffung durch verringerten Platzbedarf für zusätzliche Filterkomponenten.

    • Einfache Integration in bestehende Systeme bei gleichzeitiger Erfüllung von EMV-Vorgaben.
