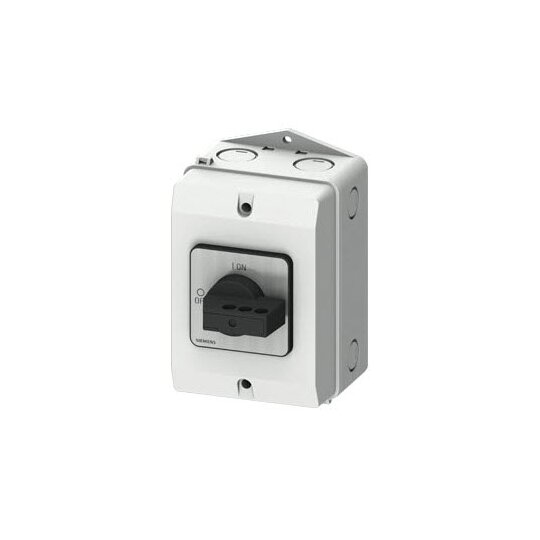

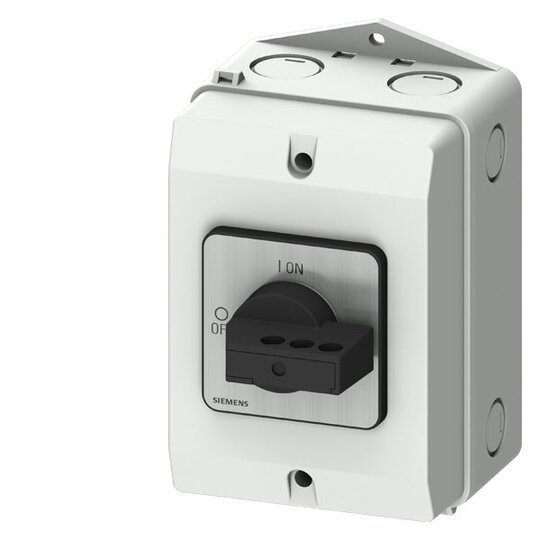

SENTRON Lasttrennschalter 3LD im Gehäuse schalter im Gehäuse Wartung/Reparatur

Hersteller-Nr. 3LD22842GP21 254071426
Preview Image
image 1
image 2
Ihr Nettopreis
Art.-Nr.
2818304
EAN
4001869574011
DEHA.-Nr.
6202601
eClass.-Nr.
27371403
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter true
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Anzahl der Schalter 1
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsdauerstrom Iu 32 A
Bemessungsdauerstrom bei AC-23, 400 V 22 A
Bemessungsdauerstrom bei AC-21, 400 V 32 A
Bemessungsbetriebsleistung bei AC-3, 400 V 10 kW
Bemessungskurzzeitstromfestigkeit Icw 0,64 kA
Polzahl 3
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional false
Motorantrieb integriert false
Spannungsauslöser optional false
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral true
Farbe des Betätigungselements schwarz
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Rahmenklemme
Schutzart (IP), frontseitig IP65

    SENTRON Lasttrennschalter 3LD


    Der Wartungs- und Reparaturschalter SENTRON 3LD ermöglicht ein sicheres Abschalten von Lasten in verschiedenen industriellen Anwendungen.



    Technische Details:



    • Typ: 3-polig

    • Stromstärke: Iu: 32A

    • Spannung: 400V bei 50/60Hz, bis 11,5kW

    • Frequenzumrichterbetrieb: AC 20 400V bei 0-550Hz, bis 7,5kW

    • Reaktionszeit: 1S + 1Ö 20-150ms voreilend

    • Isolierstoff: Kapselung für metrische Verschraubung

    • Schutzart: bis IP 65

    • Modularer Aufbau: für einfache Montage von Hilfsschaltern

    • Anwendungsbereiche: Drehstrommotoren, Klima- und Lüftungsanlagen, chemische und Nahrungsmittelindustrie



    Kunden Vorteile:



    • Optimale Netztrennung von 16 A bis 250 A durch abschließbaren Drehantrieb.

    • Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- und Schiffbau-Approbationen.

    • Verfügbarkeit in verschiedenen Varianten für unterschiedliche Montageoptionen.

    • Durchgängige Sicherheit für Anwender und Systeme.

3D / BIM Objekt

Download (Stand: 05.06.2025)

DOC CE-Erklärung

Download (Stand: 05.06.2025)

Deeplink Produktseite

Download (Stand: 05.06.2025)

Explosionszeichnung

Download (Stand: 05.06.2025)

Flussdiagramm

Download (Stand: 05.06.2025)

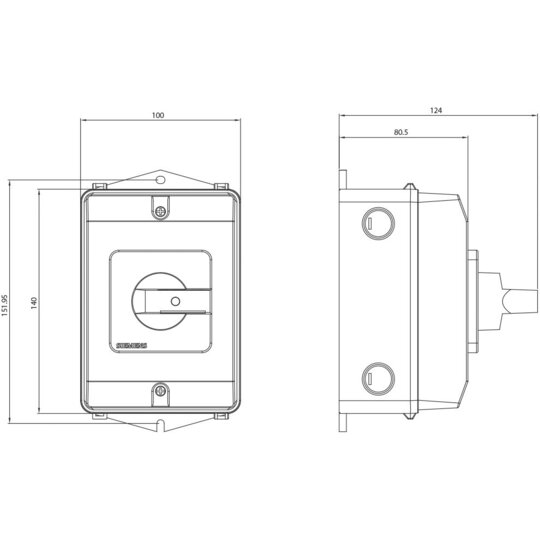

Maßzeichnung
