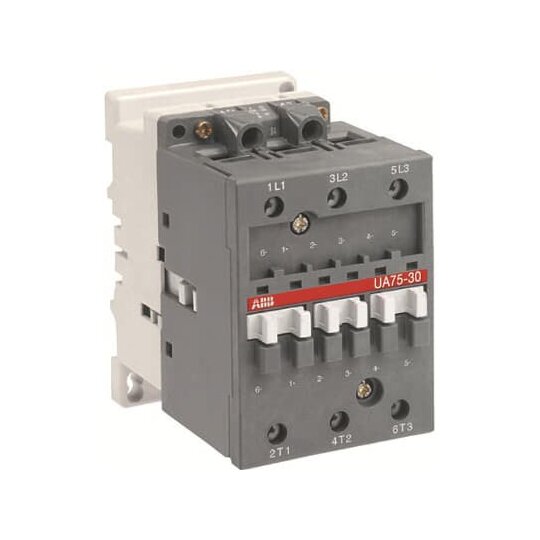

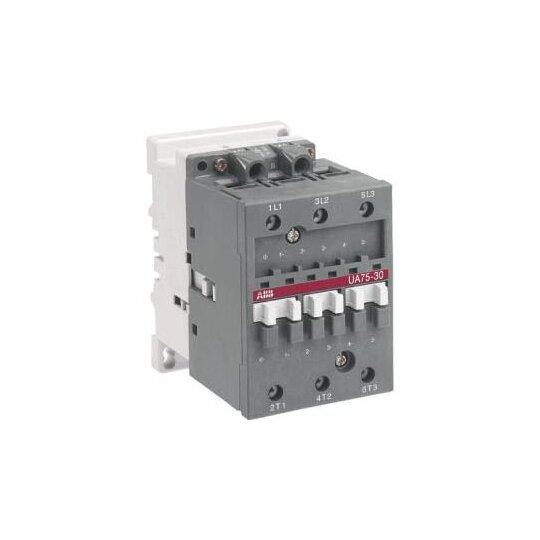

SCHUETZ UA75-30-00 380- UA75-30-003
1SBL411022R8500
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759647
- EAN
- 3471522097859
- Hersteller-Nr.
- 1SBL411022R8500
- DEHA.-Nr.
- 0705146
- eClass.-Nr.
- 27371006
- Zolltarif-Nr.
- 85365080
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 380 - 400 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 400 - 415 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 - 690 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690 V |
| Bemessungsblindleistung bei 400 V, 50 Hz | 50 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz | 50 kvar |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Breite | 70 mm |
| Höhe | 110 mm |
| Tiefe | 108 mm |
Die 3-poligen Schütze UA75-30-00 zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Nenn-Effektivstrom erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspiele. Die 3-poligen Schütze der Baureihe UA...sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, ohne eingebaute Hilfskontakte, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich. Hauptstromkreis 690 VBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 380 ... 400 V, 60 Hz 400 ... 415 V
