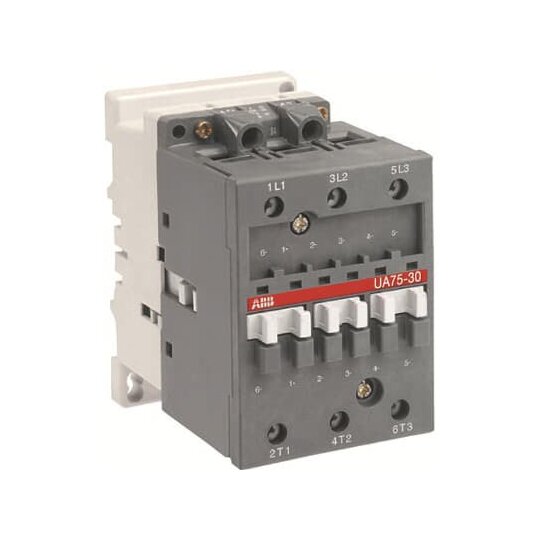

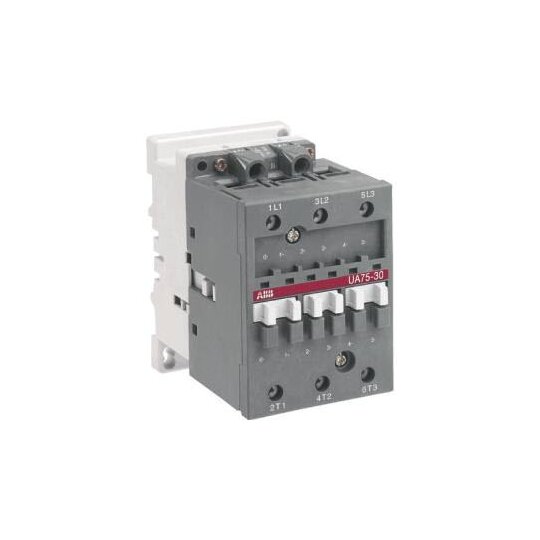

SCHUETZ UA75-30-00 220-230/50 230-240/60
1SBL411022R8000
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759969
- EAN
- 3471522097804
- Hersteller-Nr.
- 1SBL411022R8000
- DEHA.-Nr.
- 1941171
- eClass.-Nr.
- 27371006
- Zolltarif-Nr.
- 85365080
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 220 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 240 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 - 690 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690 V |
| Bemessungsblindleistung bei 400 V, 50 Hz | 50 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz | 50 kvar |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 0 |
| Breite | 70 mm |
| Höhe | 110 mm |
| Tiefe | 108 mm |
Schütze der Baureihe UA16 bis UA110 von 12,5 bis 70 kVAR AC-6b (400 V) schalten Kondensatorlasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie schalten Spitzenströme deren Wert das 100-fache des effektiven Nennstromes erreichen kann. UA-Schütze sind wechselstrombetätigt und als Blockschütze aufgebaut. Als Zubehörteile sind frontseitig und seitlich montierbare Hilfsschalter oder Löschglieder erhältlich. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 0Anzahl Hilfskontakte Schließer: 0Typ Blockschütz: 3-poliges SchützBemessungsbetriebsspannung: Hauptstromkreis 690 VBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 220 ... 230 V, 60 Hz 230 ... 240 V
