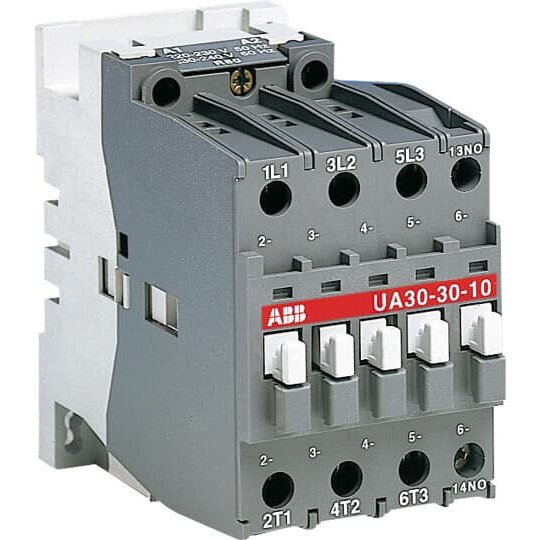

SCHUETZ UA30-30-10 230-240/50 240-260/60
1SBL281022R8810
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2759783
- EAN
- 3471522074881
- Hersteller-Nr.
- 1SBL281022R8810
- DEHA.-Nr.
- 1941158
- eClass.-Nr.
- 27371006
- Zolltarif-Nr.
- 85365080
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 240 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 240 - 260 V |
| Spannungsart zur Betätigung | AC |
| Anzahl der Öffner als Hauptkontakte | 0 |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Betriebsspannung bei AC 50 Hz | 690 - 690 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690 V |
| Bemessungsblindleistung bei 400 V, 50 Hz | 27,5 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz | 27,5 kvar |
| Anzahl der Hilfskontakte als Öffner | 0 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Breite | 54 mm |
| Höhe | 90 mm |
| Tiefe | 108,3 mm |
Die 3-poligen Schütze UA30-30-10 zur Kondensatorschaltung können in Anlagen eingesetzt werden bei denen der Spitzenstrom maximal den 100-fachen Wert des Nenn-Effektivstroms erreicht. Ihre elektrische Lebensdauer liegt bei 100 000 Schaltspielen. Die 3-poligen Schütze der Baureihe UA30...sind in Blockbauweise ausgeführt. - Hauptpole und Hilfskontaktblöcke: 3 Hauptpole, mit einem eingebauten Schließer Hilfskontakt, die Installation von zusätzlichen Hilfskontaktblöcken zum vorderen und seitlichen Anbau ist möglich.- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich. Hilfsstromkreis 690 V, Hauptstromkreis 690 VBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 230 ... 240 V, 60 Hz 240 ... 260 VKonventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-5-1, q = 40 °C) 16 A
