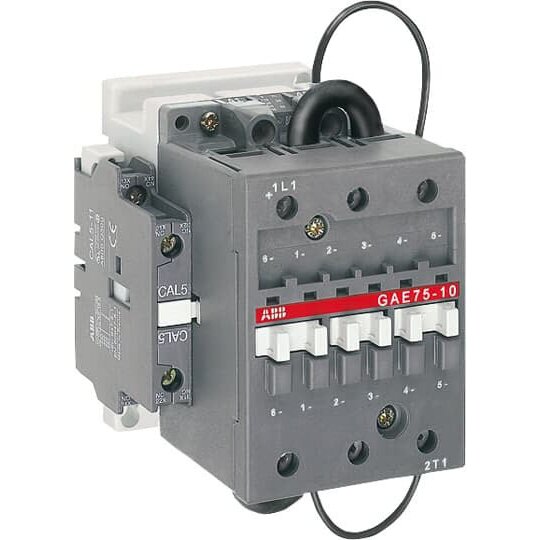

SCHUETZ GAE 75-10-11 220V DC 1SBL419025R8811
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2760029
EAN: 3471522113887
Hersteller-Nr.: 1SBL419025R8811
DEHA.-Nr.: 0705127
eClass.-Nr.: 27371018
Zolltarif-Nr.: 85365080

Bemessungssteuerspeisespannung Us bei AC 50 Hz	0.0 - 0.0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0.0 - 0.0 V
Bemessungssteuerspeisespannung Us bei DC	220 - 220 V
Spannungsart zur Betätigung	DC
Anzahl der Öffner als Hauptkontakte	0
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V	85 A
Anzahl der Hilfskontakte als Schließer	1
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	false

Die Schütze GAE75-10-11 sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.Das GAE75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Weiterhin ist es werksseitig mit einem 2-poligen seitlichen Hilfskontakt (1S+1Ö) ausgestattet.- Steuerkreis: DC-betätigt mit Doppelwicklungsspule (und werkseitig installiertem nacheilendem Öffner-Kontakt zum Zuschalten der Haltewicklung)- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.rmischer Dauerstrom in freier Luft: (nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A, (nach IEC 60947-5-1, q = 40 °C) 16 A
