| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
220 - 230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
230 - 240 V |
| Bemessungssteuerspeisespannung Us bei DC |
0.0 - 0.0 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Bemessungsbetriebsstrom Ie bei DC-3 / DC-5 bei 440 V |
85 A |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |
| Geeignet für Reiheneinbau |
false |

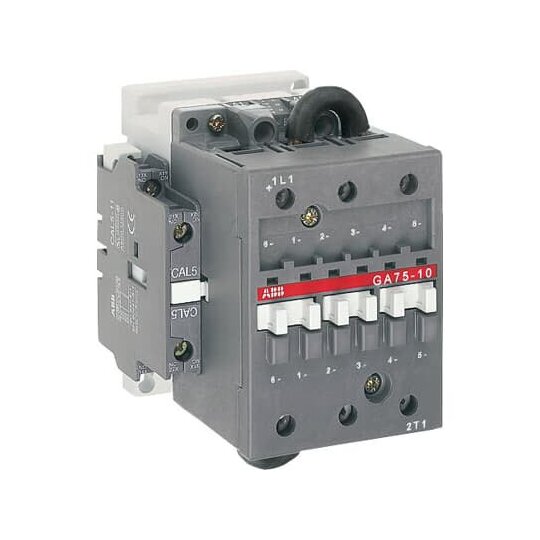

Die Schütze GA75-10-11sind zum Schalten von Gleichstrom ausgelegt und als Blockschütze aufgebaut.Sie besitzen Lichtbogenkammern mit Permanentmagneten, die speziell auf das Schalten von Gleichstrom ausgelegt sind. Die drei Strombahnen des Schützes sind über zwei vorinstallierte isolierte Verbinder in Reihe geschaltet.Das GA75 ist ein einpoliges Schütz, bei dem die an den Anschlussklemmen angegebenen Polaritäten eingehalten werden müssen. Es ist ferner mit 1L1 für den Pluspol und 2T1 für den Minuspol gekennzeichnet. Weiterhin ist es werksseitig mit einem 2-poligen seitlichen Hilfskontakt (1S+1Ö) ausgestattet.- Steuerkreis: Wechselstrombetrieb mit laminiertem Magnetkreis- Zubehör: Eine große Auswahl an weiterem Zubehör ist erhältlich.Anschlussart: SchraubklemmeAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Typ Blockschütz: 1-Pole ContactorBemessungsbetriebsspannung: Hilfsstromkreis 690 V, Hauptstromkreis 1000 V DCBemessungsisolationsspannung: gemäß IEC 60947-4-1 1000 V, gemäß IEC 60947-5-1 690 V, (nach UL / CSA) 600 VBemessungssteuerspannung: 50 Hz 220 ... 230 V, 60 Hz 230 ... 240 VKonventioneller thermischer Dauerstrom in freier Luft: (nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A, (nach IEC 60947-5-1, q = 40 °C) 16 A
