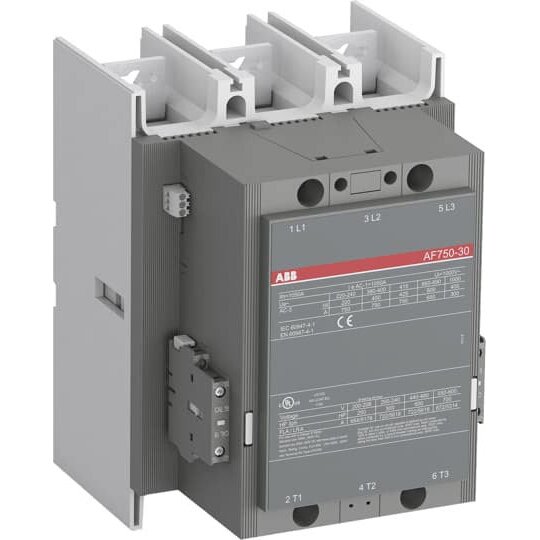

SCHUETZ AF 750-30-22 250-500V AC/DC 0V AC/DC 1SFL637001R7122
1 Stück

Schütze der Baureihe AF400 bis AF750 von 200 kW bis 400kW AC-3 (400 V) schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: Hauptstromkreis: SchieneAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 425 kW, (440 V) 450 kW, (500 V) 520 kW, (690 V) 600 kW, (1000 V) 400 kW, (380/400 V) 400 kW, (220/230/240 V) 220 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 1000 A, (1000 V, 55 °C) 875 A, (1000 V, 70 °C) 720 A, (690 V, 40 °C) 1050 A, (690 V, 55 °C) 875 A, (690 V, 70 °C) 720 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 750 A, (440 V, 55 °C) 750 A, (500 V, 55 °C) 750 A, (690 V, 55 °C) 650 A, (1000 V, 55 °C) 300 A, (380/400 V, 55 °C) 750 A, (220/230/240 V, 55 °C) 750 ABemessungssteuerspannung: 50 Hz 250 ... 500 V, 60 Hz 250 ... 500 V, Gleichstrombetrieb 250 ... 500 V
