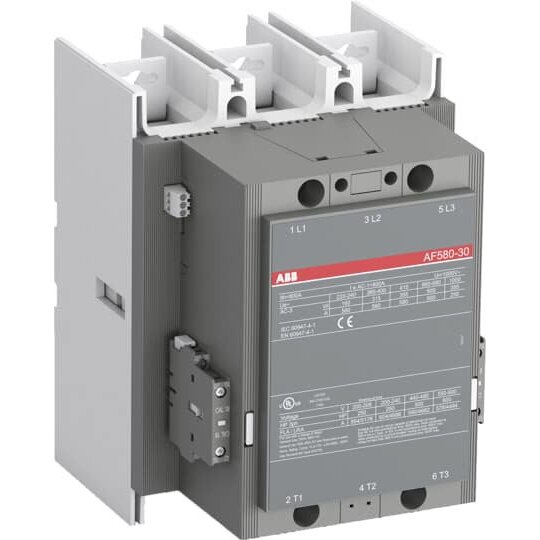

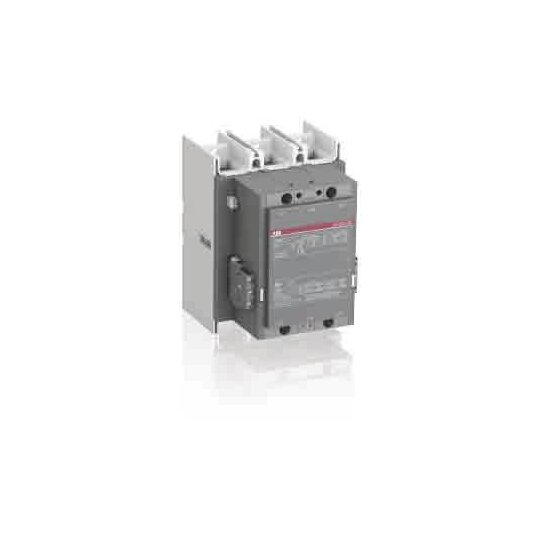

SCHUETZ AF 580-30-22 24-60V DC 1SFL617001R6822

Hersteller-Nr. 1SFL617001R6822 187906
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2760754
EAN
7320500222010
DEHA.-Nr.
0706479
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Verfügbarkeit am Fremdlager
wird ermittelt

Verfügbarkeit beim Hersteller anfragen
Bemessungssteuerspeisespannung Us bei AC 50 Hz 24 - 60 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 24 - 60 V
Bemessungssteuerspeisespannung Us bei DC 24 - 60 V
Spannungsart zur Betätigung DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 1000 - 1000 V
Betriebsspannung bei AC 60 Hz 1000 - 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 800 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 580 A
Bemessungsbetriebsleistung bei AC-3, 400 V 315 kW
Bemessungsbetriebsleistung NEMA 186,425 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 210 mm
Höhe 283 mm
Tiefe 242 mm

Schütze AF116 bis AF750 von 55 bis 400 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. AF116 bis AF370 gibt es auch in direkt aus SPS ansteuerbaren Versionen, ab AF400 ist ein SPS-Eingang standardmäßig vorhanden. AF-Schütze schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Klemmenabdeckungen, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.chütz: 3-poliges SchützBemessungsbetriebsleistung AC-3: (415 V) 355 kW, (440 V) 355 kW, (500 V) 400 kW, (690 V) 500 kW, (1000 V) 355 kW, (380/400 V) 315 kW, (220/230/240 V) 160 kWBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 800 A, (1000 V, 55 °C) 700 A, (1000 V, 70 °C) 580 A, (690 V, 40 °C) 800 A, (690 V, 55 °C) 700 A, (690 V, 70 °C) 580 ABemessungsbetriebsstrom AC-3: (415 V, 55 °C) 580 A, (440 V, 55 °C) 580 A, (500 V, 55 °C) 580 A, (690 V, 55 °C) 500 A, (1000 V, 55 °C) 250 A, (380/400 V, 55 °C) 580 A, (220/230/240 V, 55 °C) 580 ABemessungssteuerspannung: Gleichstrombetrieb 24 ... 60 V
