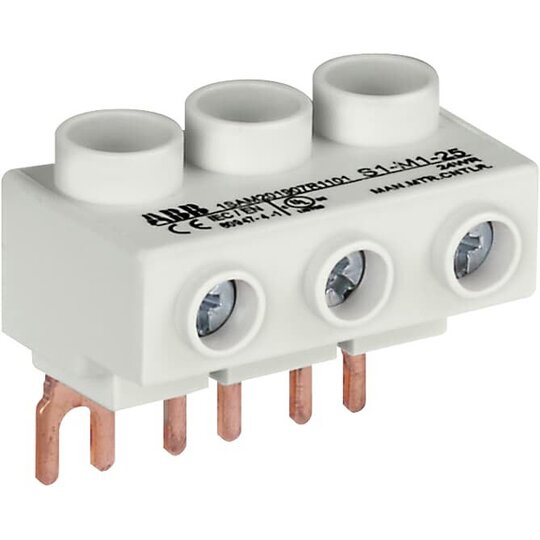

S1-M1-25 3-Phasen-Einspeiseblock 1SAM201907R1101

Hersteller-Nr. 1SAM201907R1101 183388
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
10 Stück
Art.-Nr.
2753569
EAN
4013614400803
DEHA.-Nr.
3219565
eClass.-Nr.
27400603
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Polzahl 3
Nennstrom 65 A
Anschlussart schrauben
Montageart Schraube
Anzahl der Eingänge 3
Anzahl der Ausgänge 3
Geeignet für massive Leiter true
Geeignet für mehrdrähtige Leiter true
Geeignet für feindrähtige Leiter true
Geeignet für feindrähtige Leiter ohne Aderendhülse true
Geeignet für feinstdrähtige Leiter true
Geeignet für feinstdrähtige Leiter ohne Aderendhülse true
Leiterquerschnitt Zugang 2.5 - 25 qmm
Leiterquerschnitt Abgang 2.5 - 25 qmm
Leiterquerschnitt Zugang AWG 14 - 4
Berührungssicher true
Höhe 38 mm
Breite 44 mm
Tiefe 25,5 mm

3-Phasen-Einspeiseblöcke S1-M dienen dem Anschluss größerer Leitungsquerschnitte bis 25 bzw. 35 mm2Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1Anzahl Pole: 3Bemessungsbetriebsspannung: 690 V AC, 250 V DCBreite (Netto-Abmessung): 44 mmHöhe (Netto-Abmessung): 38 mmSchutzart: IP20Tiefe (Netto-Abmessung): 25,5 mm

DOC CE-Erklärung

Download (Stand: 10.03.2025)

Deeplink Produktseite

Download (Stand: 10.03.2025)

Maßzeichnung

Download (Stand: 10.03.2025)

Maßzeichnung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Montageanleitung

Download (Stand: 10.03.2025)

Produktdatenblatt

Download (Stand: 10.03.2025)

REACH-Erklärung

Download (Stand: 10.03.2025)

RoHS-Erklärung

Download (Stand: 10.03.2025)
