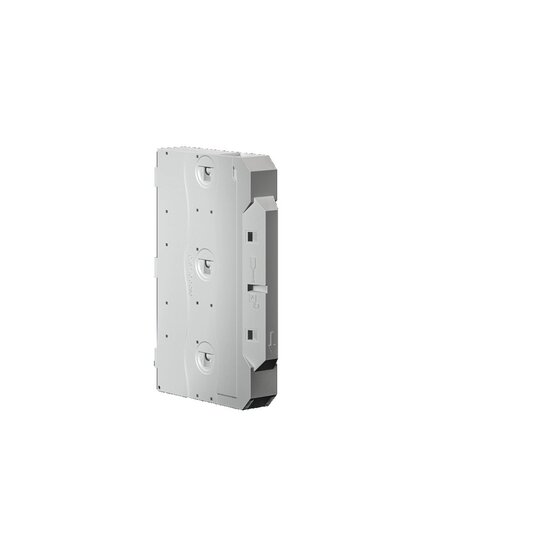

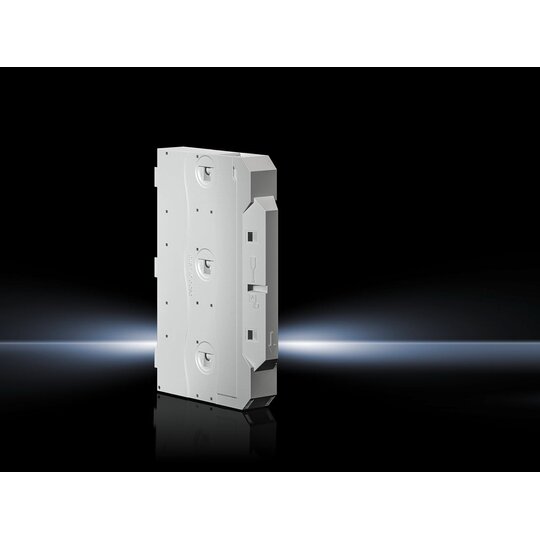

Rittal SV 9635200 Anschlussadapter 1=4 80A 3polig Leitungsabgang oben/unten

Hersteller-Nr. 9635200 209057
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Verp.Einh.
Art.-Nr.
2805439
EAN
4028177817395
DEHA.-Nr.
5111606
eClass.-Nr.
27370304
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Tragschienenbestückung 1 Tragschiene
Ausführung des elektrischen Anschlusses Rundleiter
Bemessungsstrom In 63 A
Breite des Adapters 22,5 mm
Schienenabstand 60 mm

Rittal RiLine Compact Anschlussadapter SV 9635200

Zum direkten Anschluss von Rundleitern 1,5 - 16 mm2 und AWG 6 - 16 mittels Zugfederklemmen.


Technische Daten

  • Material: Polyamid, Brandverhalten gemäß UL 94-V0
  • Farbe: grau (RAL 7035)
  • Anzahl Pole: 3-polig
  • Leitungsabgang: oben / unten
  • Anschluss für Rundleiterquerschnitte:
    • feindrähtig mit Aderendhülse: 1,5 - 16 mm 2
    feindrähtig ohne Aderendhülse: 1,5 - 16 mm2
    mehrdrähtig: 1,5 - 16 mm2
    massiv: 1,5 - 10 mm2
    AWG 6 - 16


    Elektrische Daten

  • Bemessungsstrom (max.): 80 A
  • Bemessungsbetriebsspannung: 690 V AC / 600 V DC


    • Abmessungen

  • Höhe: 160 mm
  • Breite: 22,5 mm
  • Tiefe: 115,5 mm

    • dri161502200.pdf

    Sicherheitsdatenblatt

    Download (Stand: 10.04.2025)

    dri171500200.pdf

    Montageanleitung

    Download (Stand: 10.04.2025)

    dri2116787de.pdf

    DOC CE-Erklärung

    Download (Stand: 10.04.2025)

    dri2116784en.pdf

    DOC CE-Erklärung

    Download (Stand: 10.04.2025)

    DOC CE-Erklärung

    Download (Stand: 10.04.2025)

    DOC CE-Erklärung

    Download (Stand: 10.04.2025)

    Deeplink Produktseite

    Download (Stand: 10.04.2025)

    Montageanleitung

    Download (Stand: 10.04.2025)

    Produktdatenblatt

    Download (Stand: 10.04.2025)

    Sicherheitsdatenblatt

    Download (Stand: 10.04.2025)
