Rittal SV 9635010 Board 125A B:405mm (RiLine Compact)

Hersteller-Nr. 9635010 209056
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2805438
EAN
4028177817401
DEHA.-Nr.
5111605
eClass.-Nr.
27370303
Zolltarif-Nr.
85469010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Ausführung sonstige
Breite 405 mm
Höhe 160 mm
Flexibel false

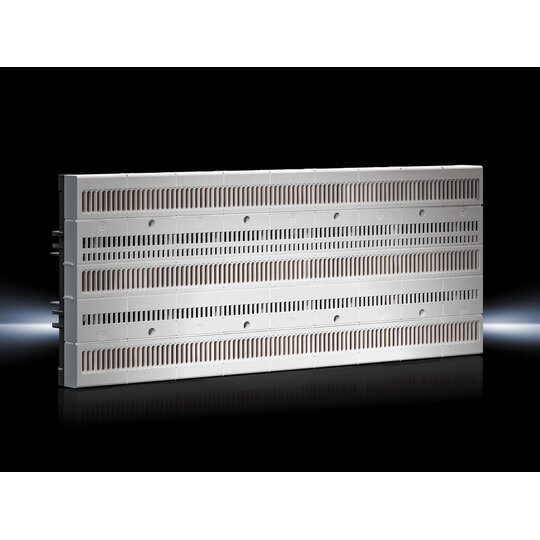

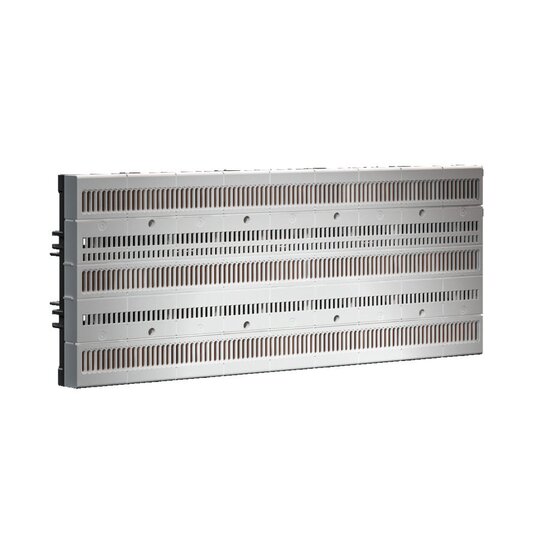

Rittal RiLine Compact Board SV 9635010 405mm

Berührungsgeschütztes Board mit integrierten Sammelschienen welches durch Steckmontage die Kontaktierung und sicher Aufnahme von Komponenten bietet. Zur direkten Befestigung auf Montageplatte oder zur Aufrastmontage auf Tragschienen 35 x 7,5/15 mm.


Technische Daten

  • Material: Polycarbonat, Polyamid, E-Cu, Brandverhalten gemäß UL 94-V0
  • Farbe: grau (RAL 7035)
  • Anzahl Pole: 3-polig
  • Baugröße: Max. Teilungseinheiten à 45 mm: 9
  • Schutzart: IP20 (nach IEC 60529)


    • Elektrische Daten

  • Bemessungsstrom (max.): 125 A
  • Bemessungsbetriebsspannung: 690 V AC / 600 V DC


    • Abmessungen

  • Höhe: 160 mm
  • Breite: 405 mm
  • Tiefe: 45,1 mm
