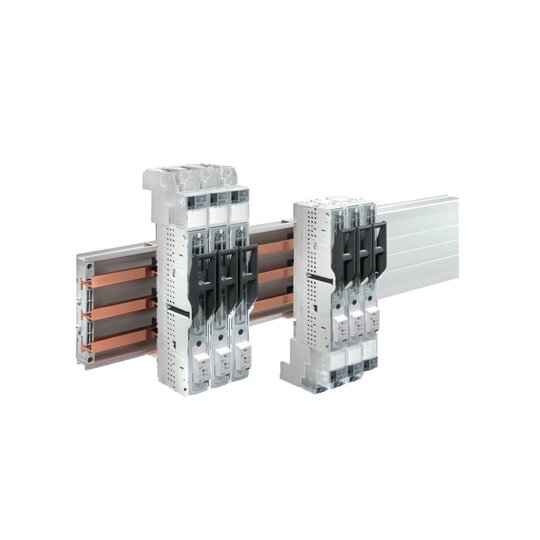

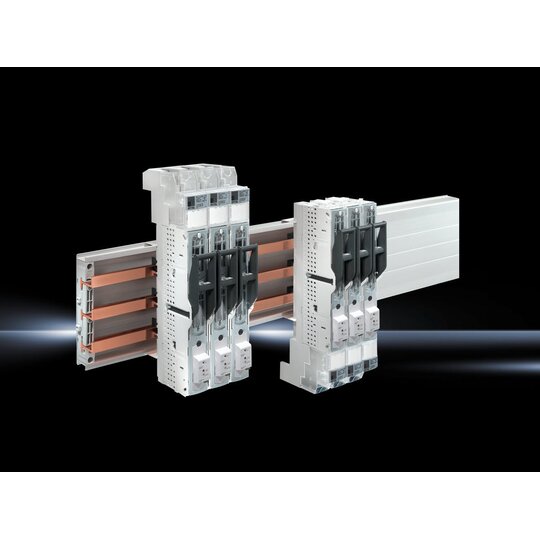

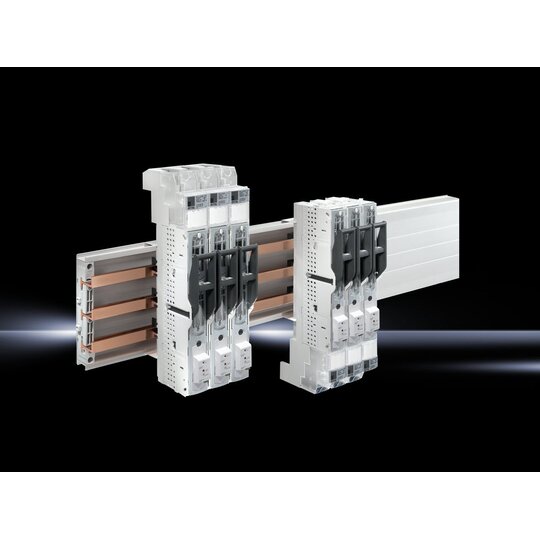

Rittal SV 9346015 NH-Si-Lastschaltleiste Gr.00 160A ESÜ 3polig Schraube M8 (60mm)
1 Stück

Ihr Nettopreis
Art.-Nr.
3545843
EAN
4028177668126
Hersteller-Nr.
9346015
DEHA.-Nr.
3582395
eClass.-Nr.
27371402
Zolltarif-Nr.
85369095
Ausführung Sicherungslasttrenner
Doppelt unterbrechend false
Bemessungsdauerstrom Iu 160 A
Schienenmittenabstand 40 mm false
Schienenmittenabstand 50 mm false
Schienenmittenabstand 60 mm true
Schienenmittenabstand 100 mm false
Schienenmittenabstand 185 mm false
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Anschlussart Hauptstromkreis Schraubanschluss
Polzahl 3
Baugröße des Sicherungseinsatzes NH00

Achtung. Bitte verwenden Sie als Bestelleinheit PCE28)NormenSchaltgerät: DIN EN 60947-3Sicherungseinsätze: nach IEC 60269-2-1, NH 3Elektrische WerteBemessungsbetriebsstrom Ie : 160ABemessungsbetriebsspannung Ue: AC 690 VBemessungsisolationsspannung Ui: 1000VBemessungsstoßspannungsfestigkeit Uimp: 8 kVBemessungsfrequenz: 50 / 60 HzBedingter Bemessungskurzschlussstrom:100 kA / 690V / 500ABedingter Bemessungskurzschlussstrom:120 kA / 500V / 630ASchutzart: IP2x im BedienbereichGebrauchskategorie400V / 160A: AC-23B,500V / 160A: AC-22B,690V / 160A: AC-22BSystemRiLine NH
