| Ausführung als Hauptschalter |
false |
| Ausführung als Sicherheitsschalter |
false |
| Max. Bemessungsbetriebsspannung Ue bei AC |
690 V |
| Bemessungsdauerstrom Iu |
160 A |
| Geeignet für Sicherungseinsätze |
sonstige |
| Polzahl |
3 |
| Mit Sicherungsüberwachung |
false |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Geeignet für Bodenbefestigung |
false |
| Geeignet für Frontbefestigung |
true |
| Geeignet für Sammelschienenaufbau |
true |
| Ausführung des Betätigungselements |
Deckelgriff |
| Position des Betätigungselements |
vorne |
| Motorantrieb optional |
false |
| Motorantrieb integriert |
false |
| Ausführung als NOT-AUS-Einrichtung |
false |
| Schutzart (IP), frontseitig |
IP20 |

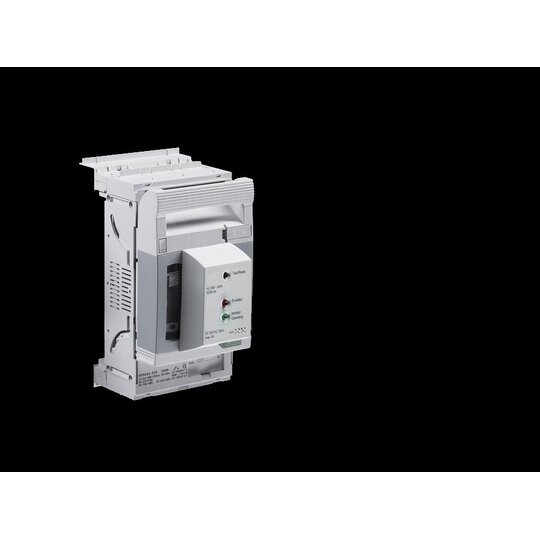

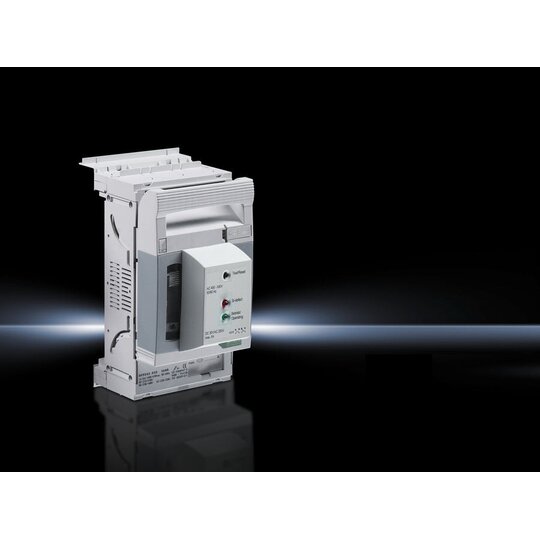

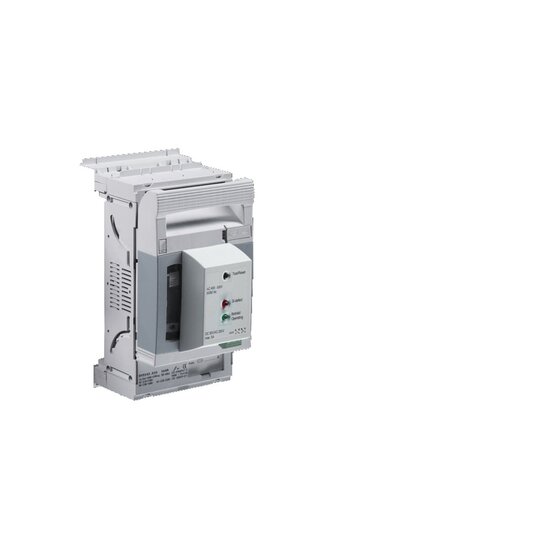

SV NH-Sicherungslasttrenner, Gr. 00, 160 A, 400-690 V, 3-polig, Schraube M8, mit elektronischer Sicherungsüberwachungchlussart,,Schraube M8,CU + AL - Leiter 1 x 95qmm oder 2 x 35 qmm( Kabelschuhe nach DIN EN 46235 )Klemmraum für lam. Kupferschiene bis 20 x 5 mmNormenSchaltgerät: DIN EN 60947-3Sicherungseinsätze: nach IEC 60269-2-1, NH00Elektrische WerteBemessungsbetriebsstrom:160ABemessungsbetrie sspannung Ue:AC 690 VBemessungsisolationsspannung Ui:1000VBemessungsstoßspannungsfestigkeit Uimp:8 kVBemessungsfrequenz:,,50 / 60 HzBedingter Bemessungskurzschlussstrom:690V AC - 80 kAbei Schutz durch Sicherung:500V AC - 80 kASystem:Rittal RiLine
dri111170500.pdf
Montageanleitung
|
dri161502200.pdf
Sicherheitsdatenblatt
|
dri201705800.pdf
Zertifikat
|
dri2116781en.pdf
DOC CE-Erklärung
|
|
|
|
|
|
|
|
|
|
|
|
|
