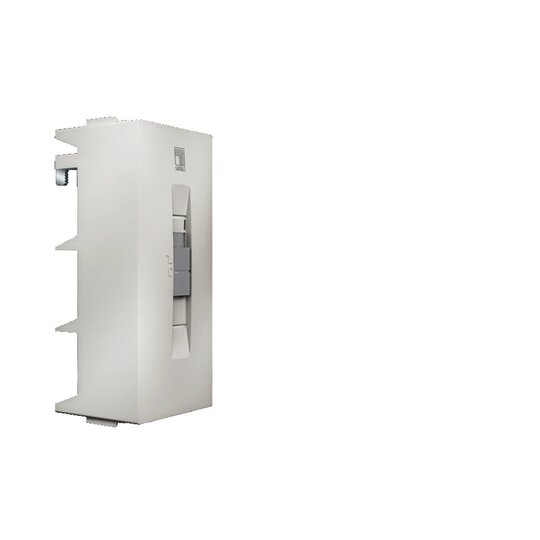

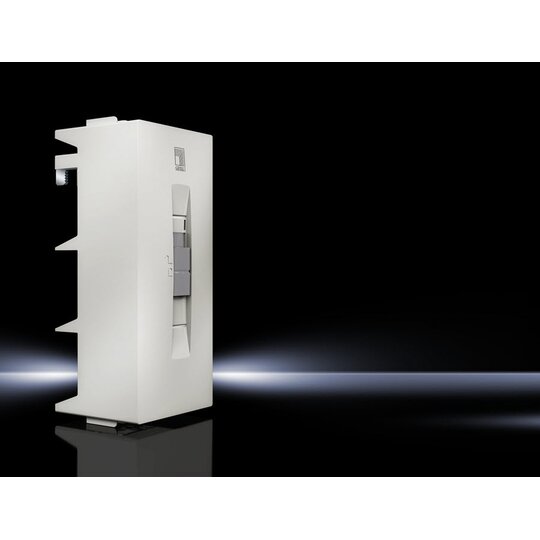

Rittal SV 9342250 Anschlussadapter 250A 3polig Leitungsabgang oben/unten (60mm)

Hersteller-Nr. 9342250 205731
Preview Image
image 1
image 2
image 3
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2794538
EAN
4028177503632
DEHA.-Nr.
2210461
eClass.-Nr.
27370304
Zolltarif-Nr.
85369010
Verfügbarkeit am Fremdlager
wird ermittelt
Verfügbarkeit beim Hersteller anfragen
Tragschienenbestückung ohne
Ausführung des elektrischen Anschlusses sonstige
Min. Stromschienendicke 5 mm
Max. Stromschienendicke 10 mm
Breite des Adapters 90 mm
Schienenbreite 18,5 mm
Schienenabstand 60 mm

Rittal Anschlussadapter SV 9342250

Zum Anschluss von lamellierten Kupferschienen oder Rundleitern.


Technische Daten

  • Farbe: lichtgrau (RAL 7035)
  • Material Chassis: Polyamid (PA 6.6)
  • Material Abdeckung: ABS
  • Brandverhalten: gemäß UL 94-V0
  • Anzahl Pole: 3-polig
  • Passend für Sammelschienen: mit Querschnitts-Höhe: 5 mm / 10 mm
  • Für Schienensysteme mit mittenabstand: 60 mm
  • Klemmraum für lammellierte Kupferschienen: Breite: 18,5 mm / Höhe: 15,5 mm
  • Bemessungsbetriebsspannung: 690 V
  • Bemessungsstrom: max. 250 A


    • Gewicht und Abmessungen

  • Gewicht: 0,78 kg
  • Breite: 90 mm
  • Höhe: 210 mm
