| Breite |
200 mm |
| Höhe |
300 mm |
| Tiefe |
80 mm |
| Werkstoff |
rostfreier Stahl |
| Werkstoffgüte |
sonstige |
| Ausführung der Oberfläche |
sonstige |
| Farbe |
Edelstahl |
| Mit Montageplatte |
false |
| Montageplatte tiefenverstellbar |
false |
| Anzahl der Schlösser |
1 |
| Bodenaufstellung möglich |
false |
| Wandbefestigung möglich |
false |
| Wandeinbau |
false |
| Mastbefestigung |
false |
| Anreihbar |
false |
| Anzahl der Türen |
1 |
| Geeignet für metrische Montage |
false |
| Geeignet für Außenaufstellung |
false |
| Schrägdach |
false |
| EMV-Ausführung |
false |
| Mit Sichttür |
false |
| Mit Lüftungstür |
false |
| Mit rückseitiger Tür |
false |
| Schutzart (IP) |
IP66 |

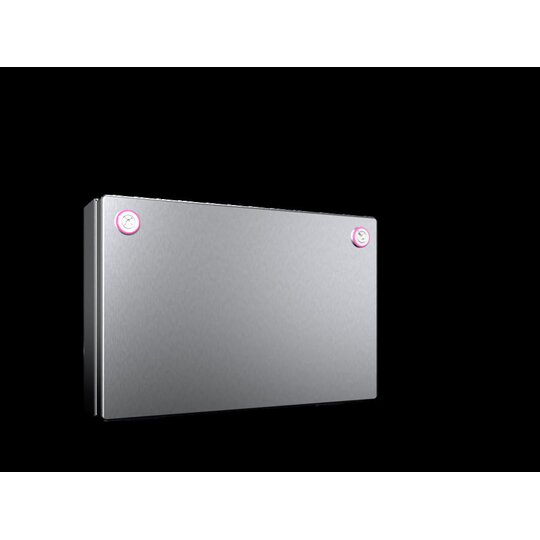

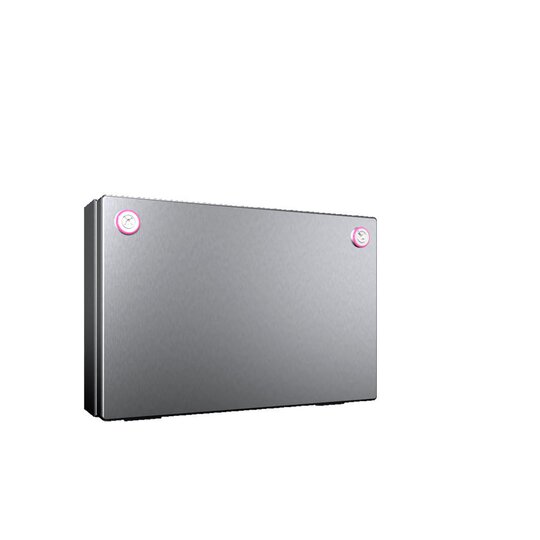

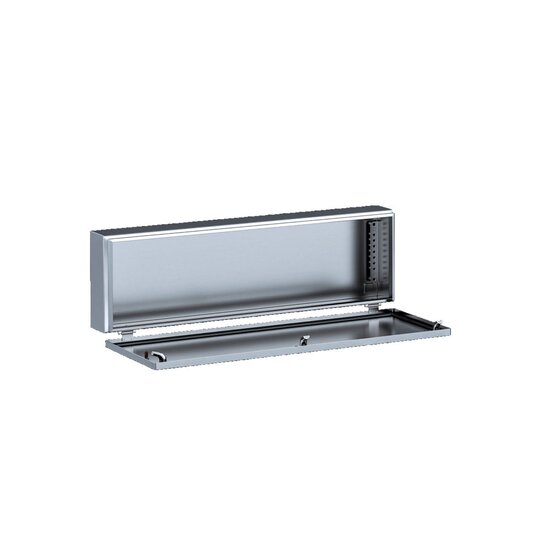

Schaltschrank (Bus-Gehäuse, Edelstahl)Gehäuse mit Deckel:Stabile Edelstahlkonstruktion,Korpus aus einem Stück gekantet und geschweißt,mit umlaufender Schutzrinne an der Deckelöffnung,Rückwand mit Prägung, Deckelrechts scharniert, mit umlaufend eingeschäumterPU-Schaum-Dichtung, mit Schutzleiteranschluß im Gehäuse,Erdung im Deckel über Bolzen,mit Mini-Vorreiber-Verschluss.QR Code:Gedruckter QR Code auf Korpus, Deckel und Typenschildzur eindeutigen Kennzeichnung und zumeinfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie eindeutiger Nachverfolgbarkeit dereinzelnen Teile.Zubehör: Montageplatte, Hutschiene,Wandbefestigungslasche, Befestigungskralle für zweite Montageebene.Material:Gehäuse, Deckel: Edelstahl 1.4301 (AISI 304)Sichtscheibe: Polycarbonat, 4mmScharniere: Zink-DruckgussOberflächenausführung Gehäuse und Deckel:Strichschliff Korn 400Schutzart nach IECá60á529: IP 66Schutzart nach UL 508A: Typ 4XAbmessungen (B x H x T): 200x300x80 mm
dri1907170de.pdf
Maßzeichnung
|
dri1907170en.pdf
Maßzeichnung
|
ax_flyer_de.pdf
Produktdatenblatt
|
|
|
|
|
|
|
