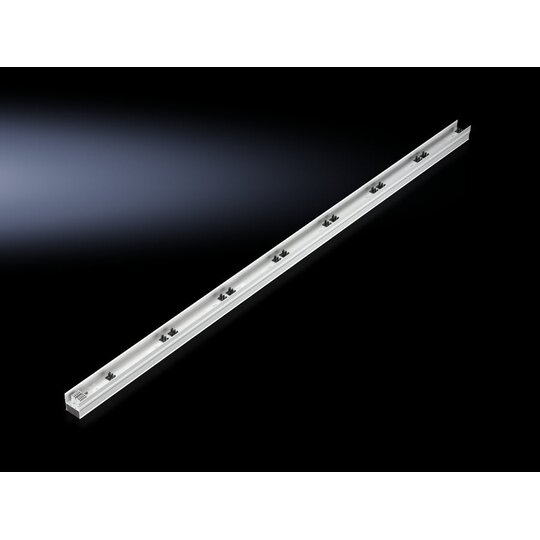

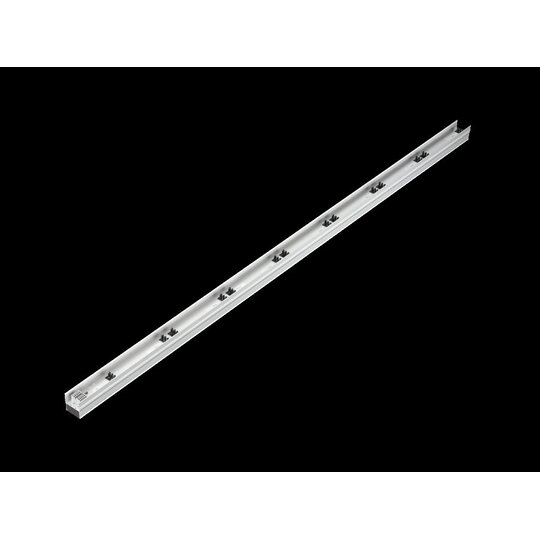

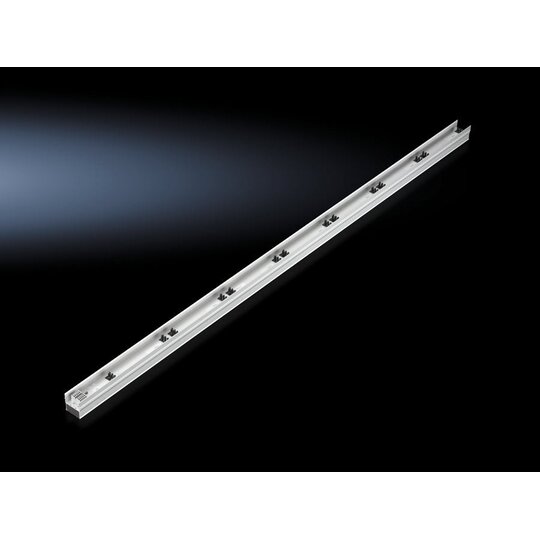

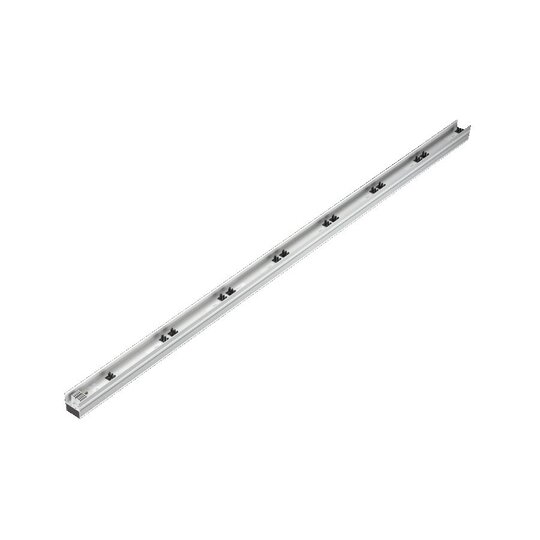

Rittal DK 7856020 PSM Stromschiene 2x3-phasig 16A 7xBuchse H2000mm
1 Stück

Listenpreis
Art.-Nr.
2791650
EAN
4028177402485
Hersteller-Nr.
7856020
DEHA.-Nr.
0300648
eClass.-Nr.
27371306
Zolltarif-Nr.
85369001
Befestigungsmaß (standardisiert) metrisch
Montagerichtung horizontal
Elektrischer Anschluss Anschlusskabel mit Stecker
Ausführung des elektrischen Anschlusses sonstige
Anzahl der Phasen 3
Kabellänge 3 m
Anzahl der Leitungsschutzschalter 0
Länge 1895 mm
Breite 59,5 mm
Höhe 59,5 mm
Farbe Aluminium

Power System Modul StromschieneDas modulare System ermöglicht eine Grund-ausstattung für jedes Rack mit einer vertikalenTrägerschiene und dreiphasiger Einspeisung. ProTrägerschiene ist auch eine zweite Einspeisungvorgesehen, die es ermöglicht das System redundantaufzubauen. Durch die vertikale Trägerschiene könnendie Steckplätze über die ganze Schrankhöhe genutztund durch die zweite getrennte Einspeisung redundantversorgt werden. In die Trägerschiene könnenSteckdosenmodule eingerastet werden. Durch denberührungsge- schützten Aufbau der Stromschienemüssen nicht alle Steckplätze mit Steckdosenmodulenversehen werden. Steckdosenmodule sind inverschiedenen Länderausführungen verfügbar, z. B.Kaltgeräte IEC320 C13, Schuko, F/B, CH, USA, UK. AlleModule sind in der Schiene gemischt einsetzbar. Pro2m Schiene können 7 Steckdosenmodule eingesetztwerden. Dann sind mit IEC320 Modulen insgesamt 42Steckplätze verfügbar.Installation nach dem Plug &amp, Play System:Die Stromschiene kann mit dem Befestigungssatz7856.029 werkzeuglos in alle Rittal TS Racksnachgerüstet werden.Alternativ kann der universal Einbausatz 7856.011verwendet werden.Die Einspeisung erfolgt über eine 5poligeAnschlussbuchse mit Zugfedertechnik. Einvorkonfektioniertes 3m-Anschlusskabel mit IEC309Drehstromstecker ist verfügbar. Alle Steckdosenmodulesind im laufenden Betrieb in die Schiene nachrüstbar.Technische Ausstattung:Dreiphasiger Aufbau mit max. 3x16A pro StromkreisZwei getrennte Stromkreise pro Trägerschiene Derredundante Stromkreis 2 ist komplett potenzial-getrennt von Stromkreis 1. Durch die Steckrichtungder Steckdosenmodule kann gewählt werden, ob derStromkreis 1 oder der redundante Stromkreis 2verwendet eingesetzt werden soll. Steckdosenmodulekönnen im laufenden Betrieb nachgerüstet werden.Jedes Modul wahlweise mit / ohne integriertenSicherungsautomatOptionaler 3 phasiger Überspannungsschutz:Pro 3 phasiger Einspeisung ist einÜberspannungsschutz verfügbar. Der

Einsteckmodul C13 m.Sicherung
Rittal 205572
Art.-Nr.
2792598
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul C13 o.Sicherung
Rittal 205426
Art.-Nr.
2791652
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul m.Sicherung n.schaltbar
Rittal 205427
Art.-Nr.
2791653
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul o.Sicherung n.schaltbar
Rittal 205428
Art.-Nr.
2791654
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul o.Sicherung n.schaltbar
Rittal 205575
Art.-Nr.
2792611
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul C13 m.Einzelabsicherung
Rittal 205598
Art.-Nr.
2792701
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul C19 o.Sicherung n.schaltb.
Rittal 205463
Art.-Nr.
2791876
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul rot o.Sicherung n.schaltb.
Rittal 205607
Art.-Nr.
2792733
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
Einsteckmodul C13 rot nicht schaltbar
Rittal 205613
Art.-Nr.
2792751
Ihr Nettopreis
Bitte geben Sie eine Menge > 0 ein. Bitte geben Sie ein Vielfaches der Verpackungseinheit 1 ein
