| Breite |
600 mm |
| Höhe |
478 mm |
| Tiefe |
673 mm |
| Werkstoff |
Stahl |
| Werkstoffgüte |
sonstige |
| Ausführung der Oberfläche |
pulverbeschichtet |
| Farbe |
grau |
| Mit Montageplatte |
false |
| Montageplatte tiefenverstellbar |
false |
| Wandeinbau |
false |
| Mastbefestigung |
false |
| Anzahl der Türen |
1 |
| Anzahl der Schlösser |
1 |
| Geeignet für metrische Montage |
false |
| Geeignet für Außenaufstellung |
false |
| Schrägdach |
false |
| EMV-Ausführung |
false |
| Mit Sichttür |
true |
| Mit Lüftungstür |
false |
| Mit rückseitiger Tür |
false |
| Schlagfestigkeit |
IK08 |
| Schutzart (IP) |
sonstige |

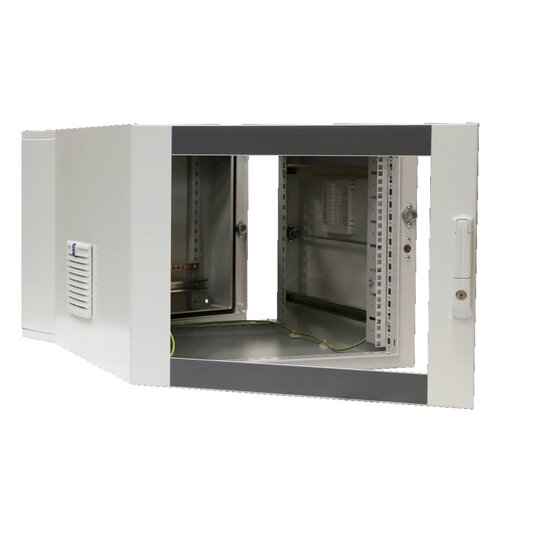

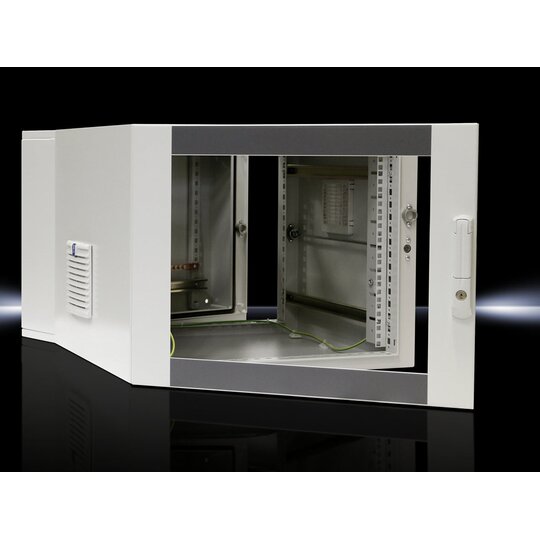

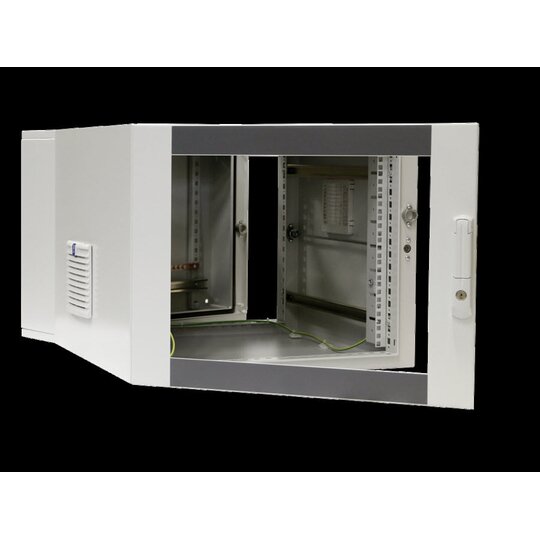

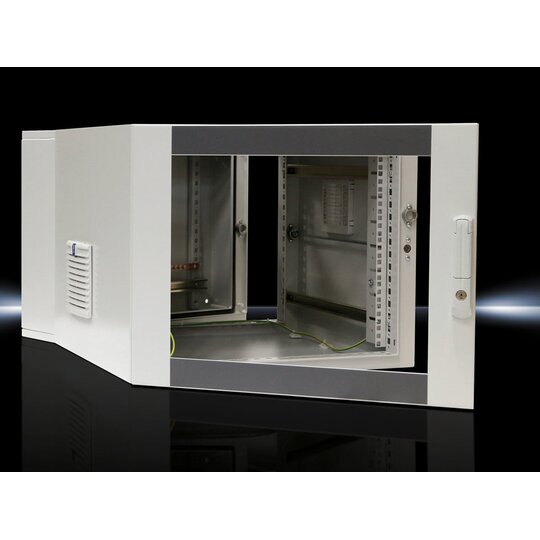

Achtung. Bitte verwenden Sie als Bestelleinheit PCEchlossen, unten mit Bürsteneinsatz zurKabeleinführung, mit montierterPotentialausgleichschiene, Schwenkteil mit zwei Stückstufenlos tiefenverstellbaren 482,6 mm (19",)-Profilschienen,auf C-Schienen montiert, mitumlaufender 25 mm Profillochung in Front undRückrahmen, seitlich rechts oben und links unten je einAustrittsfilter zur passiven Gehäusebelüftung montiert,vorbereitet zur Aufnahme eines aktivenLüftererweiterungssatz, Design-Sichttür mitMini-Komfortgriff für Verschlusseinsätze, mitSicherheitsschließung 3524E, optional austauschbargegen Mini-Komfortgriff für Profilhalbzylinder, Gehäusekomplett sternpunktförmig geerdet, 4 St.Wandbefestigungshalter 10mm beigelegt,Schutzart IP 54 nach EN 60 529 in Verbindung mitgeschlossener Flanschplatte, oben und unten.Belastbarkeit Schwenkteil: 45kgMaterial:Gehäuse: Stahlblech 1,5mmSichtscheibe: ESG 3mmOberflächenausführung:Elektrophorese tauchgrundiert, lackiert,Gehäuse RAL 7035, Sichttür RAL 7035/7015Abmessungen (B x H x T):600 x 478 x 673 mm (9 HE)
dri131403600.pdf
Montageanleitung
|
|
|
|
|
|
|
