Montageart | Aufbau |
Busfähig | false |
Funkanbindung | false |
Schnittstelle extern | true |
Anzahl der Meldegruppen | 1 |
Höhe | 44 mm |
Breite | 482,6 mm |
Tiefe | 490 mm |
Anzahl der Ausgänge für akustische Signalgeber | 1 |
Anzahl der Ausgänge für optische Signalgeber | 1 |
Notstromversorgung integriert | false |
Mit Netzteil | true |
Integriertes Wählgerät | false |
Betriebsspannung | 24 V |

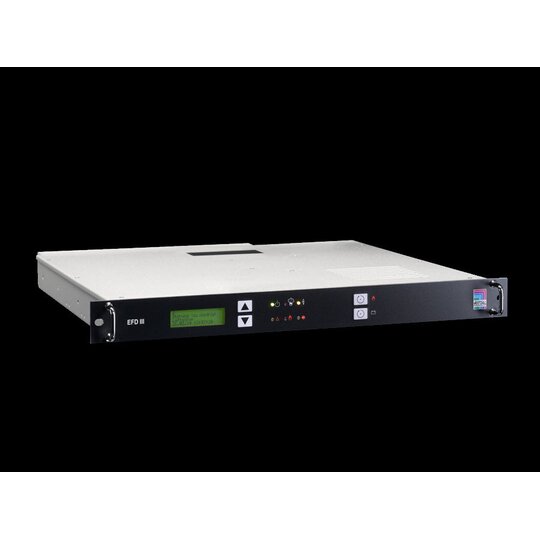

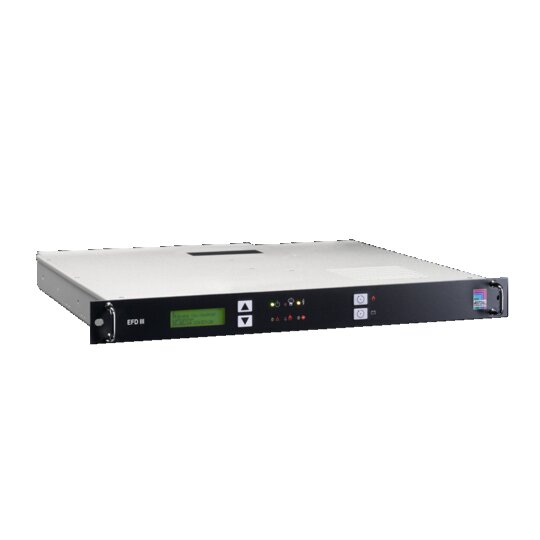

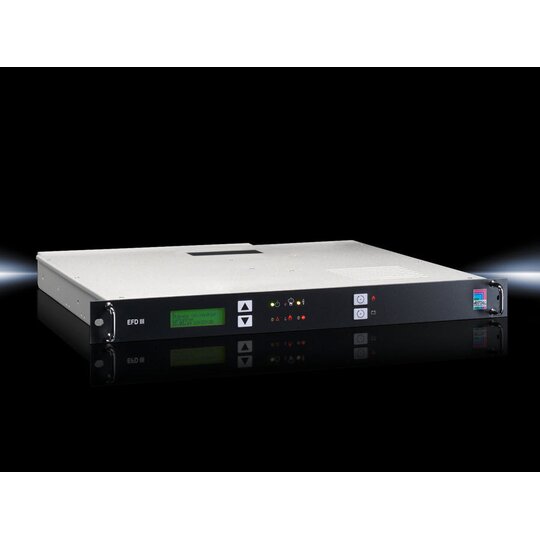

EFD III BrandfrüherkennungsanlageDie Brandfrüherkennungsanlage ist in der Lage, Brände in einem frühenStadium zu erkennen. Das kompakte System mit einem Platzbedarf von 1 HEist konzipiert für den Einbau in der 19", Ebene geschlossenerServerschranksysteme.Ein integrierter Lüfter saugt über ein Rohrsystem kontinuierlich Luftaus dem zu schützenden Bereich an. Die angesaugte Luft wird an zweiRauchmeldern vorbeigeführt. Werden Rauchaerosole detektiert, löst derhochsensible Rauchmelder einen Voralarm aus. Der zweite Rauchmelder löstden Hauptalarm aus. Die Rauchmelder werden permanent von der Auswerte-und Steuerelektronik auf der Steuerkarte auf Funktionsfähigkeitüberwacht.Alarme und Störungen können über potentialfreie Kontakte an eineübergeordnete Stelle (Überwachungs- bzw. Leiteinrichtung) weitergeleitetwerden.Die integrierte CAN-Bus Schnittstelle ermöglicht die direkte Anbindungans CMC III.Die Brandfrüherkennungsanlage bietet optional die Möglichkeit, einenexternen Löschmittelbehälter anzusteuern. Beim Erreichen der zweitenBrandalarmschwelle wird der Relaisausgang ",Hauptalarm", und der Ausgangfür den externen Löschbehälter angesteuert .Technische MerkmaleBreite: 482,6 mm (19",)Höhe: 44 mm (1 HE)Tiefe: 490 mmMaterial Gehäuse: StahlblechGewicht: ca. 9,6 kgNennspannung: 100-240V AC, 50/60 HzNotstromversorgung: ca. 4 hMax. zulässiger Nutzstrom: 1,0 A bei 24 Volt (die Summe allerangeschlossenen Geräte darf den zulässigen Nutzstrom von 1,0 A nichtüberschreiten)Max. zulässiger Ladestrom: 350 mA bei 24 VoltUmgebungstemperatur:+10 C bis +40 C (Betrieb),-20 C bis +65 C (Lagerung ohne Akkus),-15°C bis +40°C (Lagerung Akkus)Luftfeuchte: bis 96 % rel., nicht kondensierendSchutzart: IP 30Anschlüsse:Anschlussklemme für Relaisausgang ",Voralarm",, ",Feueralarm",, ",Löschen",Anschlussklemme für Relaisausgang ",Sammelstörung",Anschlussklemme für TürkontaktsteckerBuchse (RJ 12) für Anschluss Türkontaktschalter3x Buchse (RJ 12) für Weiterleitung der
