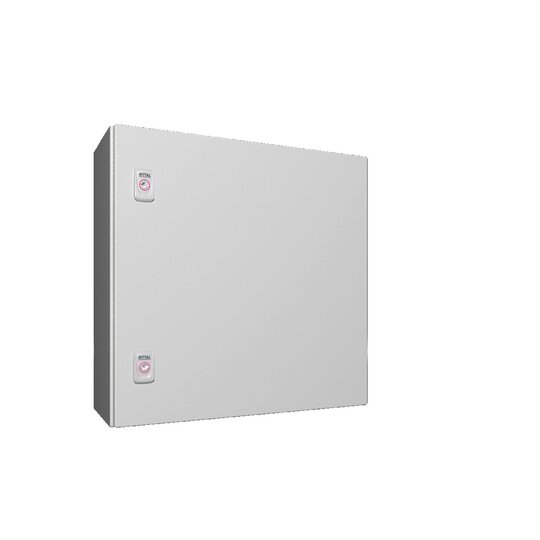

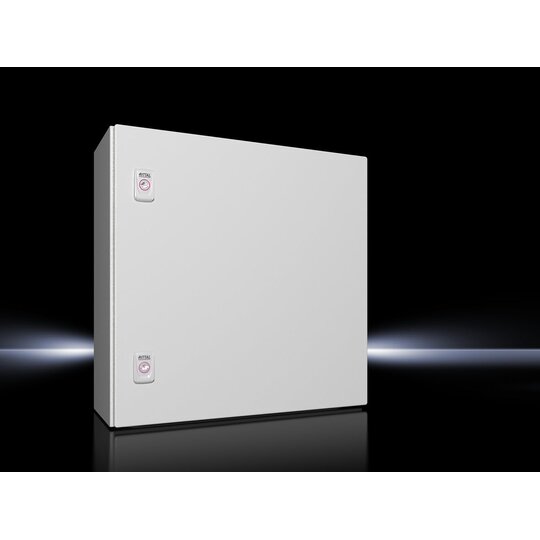

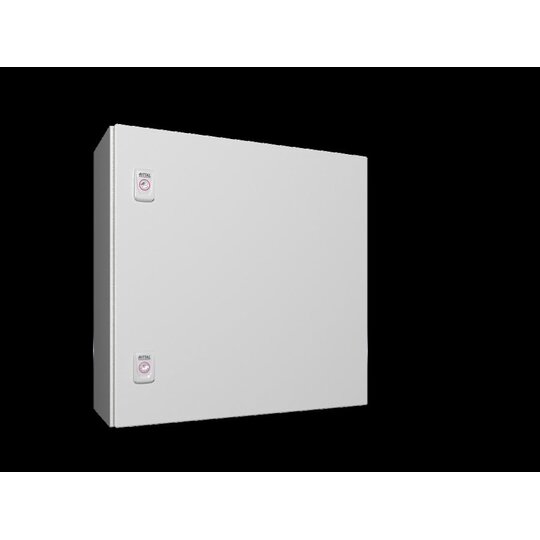

Rittal AX 1050000 Kompakt-Schaltschrank BHT:500x500x210mm Stahl m.Mpl 1türig
1 Stück

Listenpreis
Art.-Nr.
2808168
EAN
4028177813397
Hersteller-Nr.
1050000
DEHA.-Nr.
5861366
eClass.-Nr.
27180101
Zolltarif-Nr.
94032080
Breite 500 mm
Höhe 500 mm
Tiefe 210 mm
Werkstoff Stahl
Werkstoffgüte sonstige
Ausführung der Oberfläche pulverbeschichtet
Farbe grau
RAL-Nummer 7035
Freistehend true
Bodenstehendes Wandmodell false
Wandmontage true
Eckmodell true
Zwischeneinbau false
Koppelbar false
Mit Montageplatte true
Montageplatte tiefenverstellbar false
Wandeinbau false
Mastbefestigung false
Anzahl der Türen 1
Anzahl der Schlösser 2
Geeignet für metrische Montage false
Geeignet für Außenaufstellung false
Schrägdach false
EMV-Ausführung false
Mit Sichttür false
Mit Lüftungstür false
Mit rückseitiger Tür false
Schlagfestigkeit IK10
Schutzart (IP) IP66

Schaltschrank (Kompakt-Schaltschrank)Gehäuse mit Tür:Stabile Stahlblechkonstruktion bestehend ausKorpus aus einem Stückgekantet und geschweißt,mit umlaufender Schutzrinne an der Türöffnung,Rückwand mit Durchzügenfür Wandbefestigungshalter. Gehäuseboden mitStahlblechflanschplatte.Tür mit geschäumter PU-Schaum-Dichtung,beidseitig senkrechten Türlochleisten,mit Schutzleiteranschluss,verschraubten Scharnieren. Wechselbar vonRechts- auf Linksscharnierung,130° Öffnungswinkel nach VDI(nachrüstbar auf 180°), zwei Vorreiberverschlüsse mitDoppelbarteinsatz nach DIN 43668Montageplatte: mit Schlüssellochung für Erdung,mit Maßaufdruck, Befestigt mit Ringschweißmuttern.QR Code:Gedruckter QR Code auf Korpus, Tür und Typenschildzur eindeutigen Kennzeichnung und zumeinfachen Abruf relevanter Produkt-Informationen und -Dokumentationen, sowie eindeutiger Nachverfolgbarkeit dereinzelnen Teile.Zubehör: Mini-Komfortgriff, Verschlusseinsätze,Wandbefestigungshalter,Kunstst ff- und Metall- Flanschplatten,Kabeldurchführung, modular, Erdungsbänder,Schaltplantaschen, Türarretierung, Sichtfenster,Bedientableaus, Filterlüfter, Heizungen,Schwenkrahmen, Schutzdach, 180° ScharnierMaterial:Gehäuse, Tür: StahlblechMontageplatte: Stahlblech, verzinktOberflächenausführung Gehäuse und Tür:Dreifache Behandlung der Oberfläche für Korrosionsschutzund Beständigkeit gegen Mineralöle, Schmierstoffe,Bearbeitungsemulsionen und Lösungsmittel: NanokeramischeBeschichtung, Elektrophorese-Tauchgrundierung,Außenflächen in RAL 7035 Struktur pulverbeschichtet.Schutzart nach IEC 60 529: IP 66Schutzart nach UL 508A: Typ 4Abmessungen (B x H x T): 500x500x210 mm
