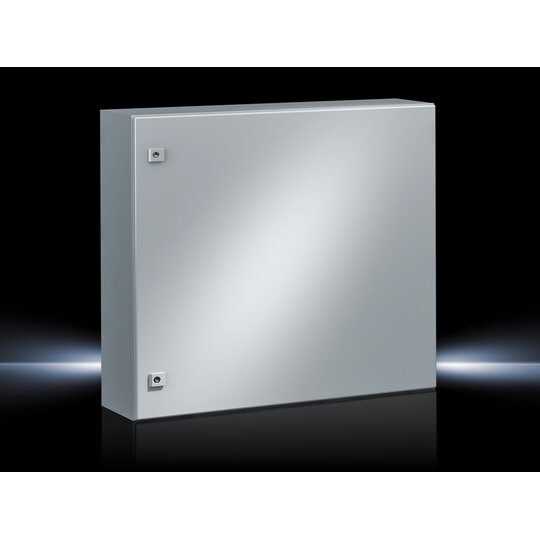

Rittal AE 1073500 Kompakt Schaltschrank 1-türig BHT:760x760x300mm

Hersteller-Nr. 1073500 206253
Preview Image
image 1
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2796482
EAN
4028177252349
DEHA.-Nr.
0050068
eClass.-Nr.
27180101
Zolltarif-Nr.
94032080
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt
Verfügbarkeit beim Lieferanten anfragen
Breite 760 mm
Höhe 760 mm
Tiefe 300 mm
Werkstoff Stahl
Ausführung der Oberfläche pulverbeschichtet
Farbe grau
RAL-Nummer 7035
Mit Montageplatte true
Montageplatte tiefenverstellbar false
Anzahl der Schlösser 2
Bodenaufstellung möglich false
Wandbefestigung möglich true
Wandeinbau false
Mastbefestigung false
Anreihbar false
Anzahl der Türen 1
Geeignet für metrische Montage false
Geeignet für Außenaufstellung false
Schrägdach false
EMV-Ausführung false
Schlagfestigkeit IK08
Schutzart (IP) IP66
Mit Sichttür false
Mit Lüftungstür false
Mit rückseitiger Tür false

Rittal Kompakt-Schaltschrank AE 1073500

Lackiertes Gehäuse und Stahlblech Tür mit verzinkter Montageplatte und Flanschplatte im Boden.


Technische Daten

  • Farbe: lichtgrau (RAL 7035)
  • Grundmaterial: Stahlblech
  • Material Gehäuse: Stahlblech, tauchgrundiert, außen pulverbeschichtet, Strukturlack
  • Material Tür: Stahlblech, umlaufend eingeschäumte PU Dichtung
  • Materialstärke Gehäuse: 1,5 mm
  • Materialstärke Tür: 2 mm
  • Materialstärke Montageplatte: 3 mm
  • Türanschlag rechts, auf links wechselbar: Ja
  • Anzahl Türen: 1
  • Anzahl Verschlüsse: 2
  • Verschlusseinsatz: 3 mm Doppelbart
  • Ausführung Verschluss: Vorreiber
  • Flanschplatten Anzahl: 1
  • Flanschplatten Größe: 5
  • Schutzart: IP66
  • Schlagfestigkeit: IK08
  • Schutzart NEMA: NEMA 4


    • Gewicht und Abmessungen

  • Gewicht: 44,5 kg
  • Breite: 760 mm
  • Höhe: 760 mm
  • Tiefe: 300 mm
  • Montageplatte Breite: 704 mm
  • Montageplatte Höhe: 730 mm

    • Rittal 208705
