Länge | 131 mm |
Breite | 30 mm |
Höhe | 240 mm |
Geeignet für 482,6 mm (19 Zoll)-Einbau | false |

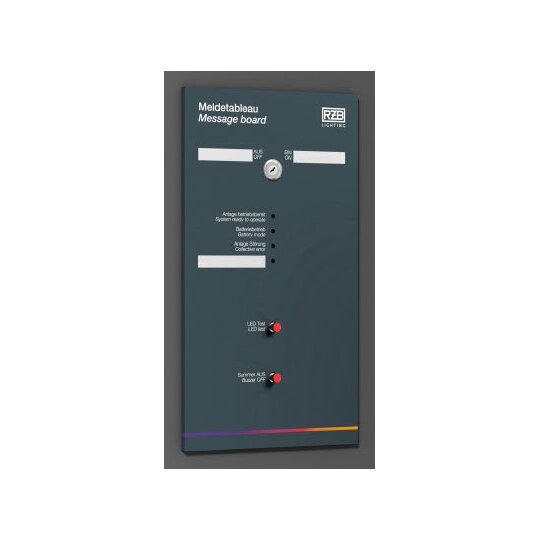

Serie: Meldetableau Das Meldetableau dient zur Auswertung von Statusinformationen unserer LPS und CPS Systeme aus der Serie RZB LUXIFAIR. Das Tableau wertet Schaltzustände potentialfreier Kontakte aus und bringt diese zur Anzeige. Folgende Zustände können angezeigt werden: - Anlage betriebsbereit (LED grün) - Speisung aus Batterie (LED rot) - Anlage gestört (LED rot blinkend) - plus eine frei zu beschriftende Anzeige Ein eingebauter Summer signalisiert Störungen auch akustisch und kann über einen Taster quittiert werden. Mit dem Schlüsselschalter können je nach System verschiedene Schalthandlungen ausgelöst werden, wie z.B. Notlichtblockierung oder DS ein/aus. Ob die Anzeige richtig arbeitet (LEDs OK) kann über die Taste LED Test kontrolliert werden. Schutzart: IP 32 Schutzklasse: III Länge: 131 mm Breite: 30 mm Höhe: 240 mm Montageart: Wandanbau Eigenleistung: 3 W Eingangsspannung: 10 - 29 V DC
3D / BIM Objekt
Download
(Stand: 06.01.2025)
|
Deeplink Produktseite
Download
(Stand: 06.01.2025)
|
Logo 1c
Download
(Stand: 06.01.2025)
|
Maßzeichnung
Download
(Stand: 06.01.2025)
|
Montageanleitung
Download
(Stand: 06.01.2025)
|
Produktdatenblatt
Download
(Stand: 06.01.2025)
|
Sonstige
Download
(Stand: 06.01.2025)
|
Sonstige
Download
(Stand: 06.01.2025)
|
Spezifikationstext
Download
(Stand: 06.01.2025)
|
Strichzeichnung
Download
(Stand: 06.01.2025)
|
3 / 318 / 31801 / 3180100 (255426638)
