Montageart | Unterputz |
Form | sonstige |
Bauform | Geräte-Verbindungsdose/-kasten |
Ausführung | Einzel |
Mit drehbarem Ring | false |
Koppelbar | true |
Bestückung | ohne |
Länge | 151 mm |
Breite | 80 mm |
Tiefe | 67 mm |
Innentiefe | 66 mm |
Für Anzahl Geräteeinsätze | 1 |
Befestigung der Geräte | schrauben oder spreizen |
Mit Schrauben | true |
Gehäusedurchführung durch Ausbrechöffnung | false |
Gehäusedurchführung durch Dichtmembran | true |
Gehäusedurchführung durch Rohrstutzen | true |
Gehäusedurchführung durch Stufenmembran | false |
Für Rohrdurchmesser | 20/25 mm |
Rohrverriegelung | false |
Rohrverriegelung optional | false |
Einführung von hinten | false |
Anzahl der Einführungen | 27 |
Werkstoff | Kunststoff |
Halogenfrei | true |
Oberfläche | unbehandelt |
Farbe | schwarz |
Schutzart (IP) | IP30 |
Ausführung Deckel | ohne |
Transparenter Deckel | false |
Deckelbefestigung | geschraubt |
Plombierbar | false |
Funktionserhalt | ohne |
Mit Abschirmung | false |
Winddicht | true |
Max. Leiterquerschnitt | 4 qmm |
Leuchtenhakenbefestigung | false |
Stutzen | Rohrstutzen |
Mit Nagellaschen | false |
Spezielle Anwendung | ohne |

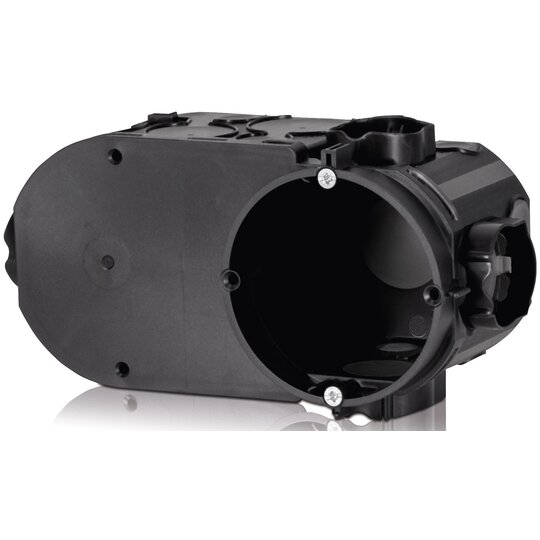

Die RED VDE-UP-Elektronikdose ist dank der f5-Membrantechnik luftdicht. Die Dose besitzt 16 flexible belegbare Leitungseinführungen und ist anreihbar.Technische Datenò max. Leiterquerschnitt 4 mm2ò Rohreinführung M20 = 6ò Rohreinführung M25 = 5ò für Rohrdurchmesser: 20/25 mmò max. rel. Luftfeuchte bei 25 °C (kurzfristig) = 90 %ò max. rel. Luftfeuchte bei +40 °C = 50 %ò Umgebungstemperatur (24 h) = 35 °Cò Umgebungstemperatur min./max. = û25 °C/+40 °Cò Gehäuseeinführung mittels Dichtmembranò anreihbarò mit Geräteschraubenò luftdicht
RED_Datasheet_6525629.pdfProduktdatenblatt
Download
(Stand: 03.06.2025)
|
