Montageart | Hohlwand |
Form | rund |
Bauform | Gerätedose |
Ausführung | Einzel |
Koppelbar | true |
Bestückung | ohne |
Durchmesser | 68 mm |
Tiefe | 61 mm |
Für Anzahl Geräteeinsätze | 1 |
Befestigung der Geräte | schrauben |
Mit Schrauben | true |
Gehäusedurchführung durch Ausbrechöffnung | false |
Gehäusedurchführung durch Dichtmembran | true |
Gehäusedurchführung durch Rohrstutzen | false |
Gehäusedurchführung durch Stufenmembran | false |
Einführung von hinten | false |
Werkstoff | Kunststoff |
Halogenfrei | true |
Oberfläche | unbehandelt |
Farbe | orange |
Schutzart (IP) | IP30 |
Deckelbefestigung | geschraubt |
Plombierbar | false |
Funktionserhalt | ohne |
Mit Abschirmung | false |
Winddicht | true |
Leuchtenhakenbefestigung | false |
Stutzen | sonstige |
Mit Nagellaschen | false |
Spezielle Anwendung | ohne |

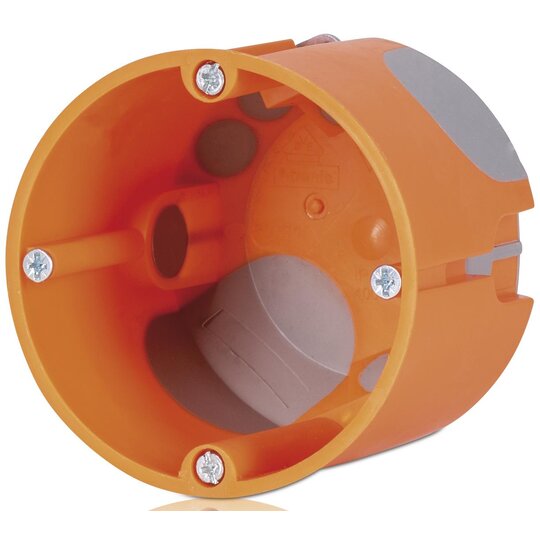

Die RED VDE-Hohlwandgerätedose ist dank der 2K-Membrantechnik luftdicht und dank werkzeugloser Leitungs- und Rohreinführung montagefreundlich. Die Dose besitzt einen integrierten Leitungsrückhalt für NYM-Leitungen und ist für sicheres Fixieren von Rohren geeignet. Die HW-Gerätedose wird inklusive eines luftdichten Verbindungsstutzens geliefert.
Technische Daten
• Leitungseinführung 3x1,5² = 2
• Leitungseinführung 3x2,5²/5x1,5² = 2
• max. Leiterquerschnitt 2,5 mm2
• Leitungsrückhalt nach DIN 49073
• Rohreinführung M25 = 2
• max. rel. Luftfeuchte bei 25 °C (kurzfristig) = 90 %
• max. rel. Luftfeuchte bei +40 °C = 50 %
• Umgebungstemperatur (24 h) = 35 °C
• Umgebungstemperatur min./max. = –25 °C/+40 °C
• Gehäuseeinführung mittels Dichtmembran
• anreihbar, mit Geräteschrauben, luftdicht
• Gerätebefestigung: schrauben
RED_Datasheet_6525628.pdfProduktdatenblatt
Download
(Stand: 09.12.2024)
|
