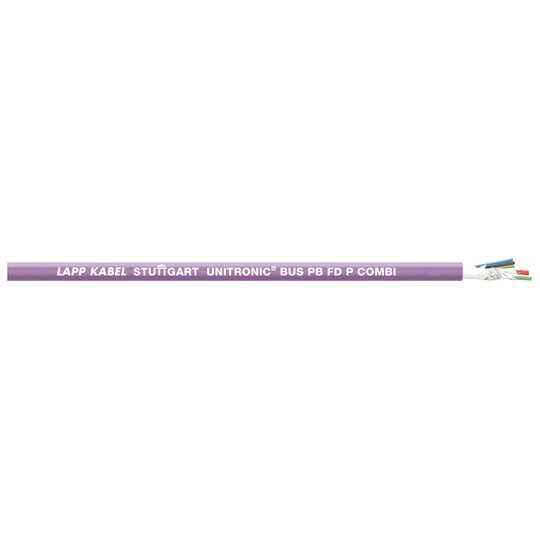

Profibus1x2x0,64 Vio Fast Connect UL CMG Trommel
500 Meter

Anwendung: Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet. Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es. Für feste Verlegung im Innenbereich. Aufbau Leiter: eindrähtiger, blanker Kupferdraht 0,64 mm Durchmesser = AWG 22 Aderisolation: Foam-Skin Polyolefin Aderkennzeichnung: rot und grün Verseilung: 2 Adern zum Paar Innenmantel: Thermoplastische Füllmischung Schirm: kunststoffkaschierte Aluminiumfolie und verzinntes Kupfergeflecht Mantel: PVC-Mischung Farbe: violett (ähnlich RAL 4001) Technische Daten Wellenwiderstand: 150 Ohm +/-15 Ohm zwischen 3 und 20 MHz 185 Ohm +/- 18,5 Ohm bei 38,4 Hz 270 Ohm +/- 27 Ohm bei 9,6 kHz Wellendämpfung: max. 4,5 dB/100 m bei 16 MHz Max. 2,2 dB/100 m bei 4 MHz Schleifenwiderstand: max. 115,0 Ohm/km Isolationswiderstand: mind. 5 G Ohm/km Prüfspannung: 1500 V, 50 Hz, 1 min (Ader/Ader und Ader/Schirm) Betriebskapazität: nom. 30 nF/km Temperaturbereich: -40 °C bis +70 °C (fest verlegt) Biegeradius: 8 x Leitungsdurchmesser (fest verlegt) Flammwidrig: nach IEC 60332-1-2.
