Ader-Zahl | 2 |
Zul. Kabelaußentemperatur bei Montage/Handling | -,- €C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung | -,- €C |

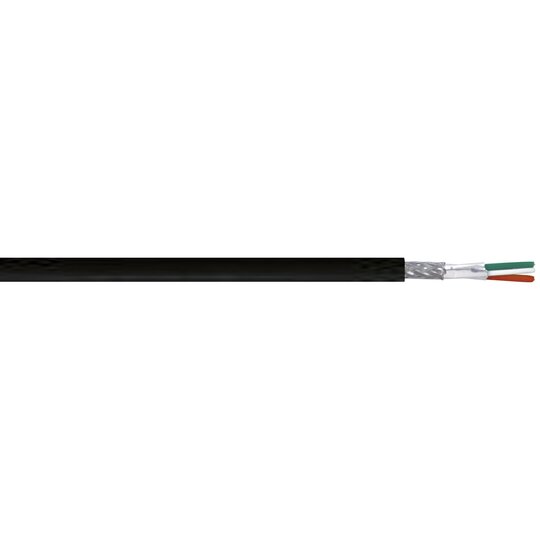

Anwendung:Die Leitung kann als Anschluss- und Verbindungsleitung im allg. Maschinenbau eingesetzt werden. Sie wird als Verbindungsleitung zwischen Bussegmenten verwendet.Der Vorteil der Bustechnologie liegt in der kostengünstigen Verdrahtung von Maschinen und Anlagen. Nur die Komponente, für die die Information bestimmt ist, reagiert auf das Signal und verarbeitet es.Für feste Verlegung im Außenbereich.AufbauLeiter: eindrähtiger, blanker Kupferleiter 0,64 mm Durchmesser = AWG 22Aderisolation: Foam-Skin PolyolefinAderkennzeichnung: rot und grünVerseilung: 2 Adern mit Füllelementen in den Zwickeln verseiltSeelenbewicklung: Kunststoff-FolieSchirm: kunststoffkaschierte Aluminiumfolie und verzinntes KupfergeflechtInnenmantel: PVC-MischungAußenmantel: Polyethylen (PE)Farbe: schwarzTechnische DatenWellenwiderstand: 150 Ohm +/- 15 Ohm zwischen 3 und 20 MHz 185 Ohm +/- 18,5 Ohm bei 38,4 kHz 270 Ohm +/- 27 Ohm bei 9,6 kHzWellendämpfung: max. 4,5 dB/100 m bei 16 MHz Max. 2,2 dB/100 m bei 4 MHzSchleifenwiderstand: max. 110,0 Ohm/kmIsolationswiderstand: mind. 5 G Ohm/kmPrüfspannung: 1500 V, 50 Hz, 1 min (Ader/Ader und Ader/Schirm)Betriebskapazität: nom. 30 nF/kmTemperaturbereich: -40 °C bis +80 °C (fest verlegt) -10 °C bis +70 °C (bei Verlegung)Biegeradius: 8 x Leiterdurchmesser (fest verlegt) 15 x Leiterdurchmesser (bei Verlegung).
