| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse |
0.14 - 1.5 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse |
0.14 - 1.5 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.14 - 2.5 qmm |
| Bemessungsstrom In |
17,5 A |
| Bemessungsspannung |
500 V |
| Ausführung elektrischer Anschluss 1 |
sonstige |
| Ausführung elektrischer Anschluss 2 |
sonstige |
| Anzahl der Etagen |
1 |
| Anzahl der Klemmstellen je Etage |
4 |
| Montageart |
Hutschiene TH35 |
| Werkstoff des Isolierkörpers |
sonstige |
| Betriebstemperatur |
-60 - 105 €C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 |
V0 |
| Breite |
5,15 mm |
| Höhe |
48,63 mm |
| Breite/Rastermaß |
5,2 |
| Tiefe |
36,8 mm |
| Höhe bei niedrigstbauender Montageart |
35,3 |
| Länge |
48,6 |
| Abschlussplatte erforderlich |
true |
| Farbe |
grau |
| Etagen intern gebrückt |
false |

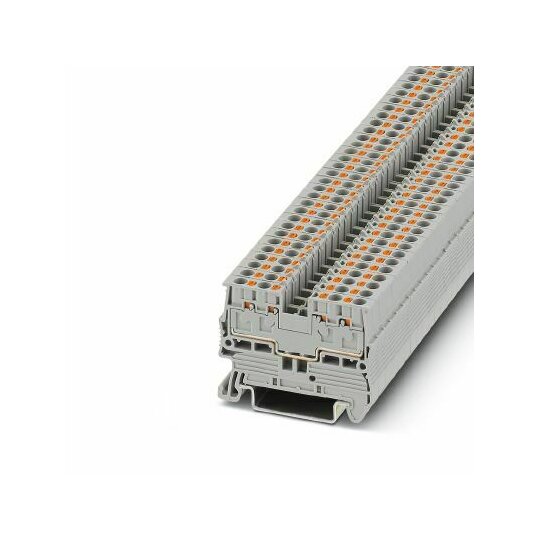

Die Push-in-Anschlussklemmen zeichnen sich neben den Systemmerkmalen des CLIPLINE complete System durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung. Die Push-in-Anschlussklemmen zeichnen sich, neben den Systemmerkmalen des CLIPLINE complete-Systems, durch einfaches und werkzeugloses Verdrahten von Leitern mit Aderendhülse oder starren Leitern aus. Die kompakte Bauform und der Frontanschluss ermöglichen eine Verdrahtung auf engstem Raum. Neben der Prüfmöglichkeit im doppelten Funktionsschacht steht bei allen Klemmen ein zusätzlicher Prüfabgriff zur Verfügung.
