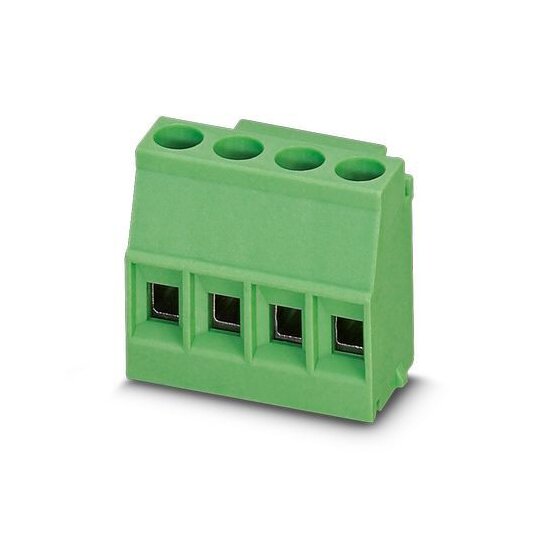

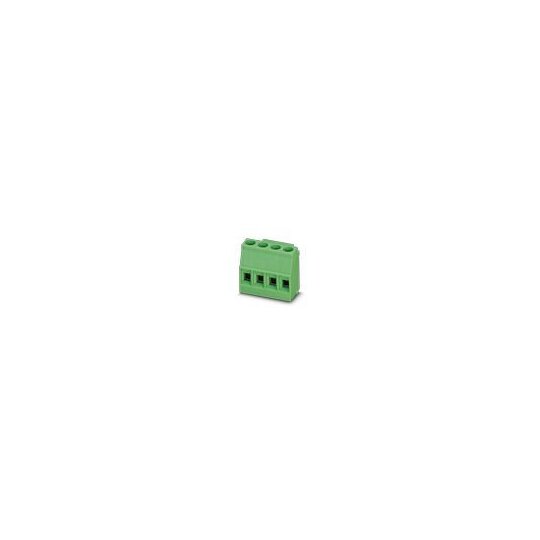

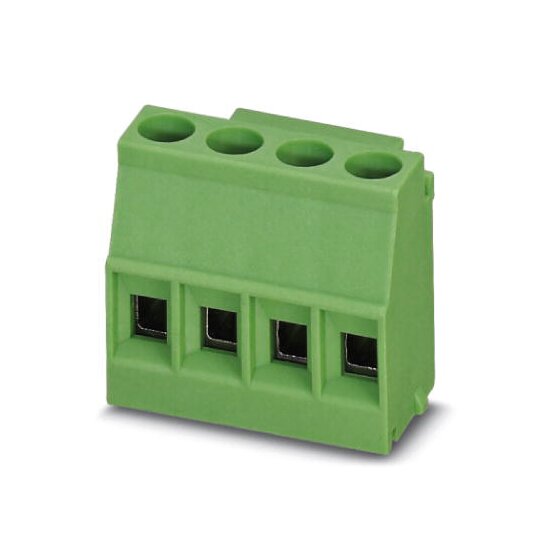

Phoenix MKDSO 2,5/ 4-L 1707234 Leiterplattensteckverbinder
250 Stück

Listenpreis
Art.-Nr.
2680991
EAN
4017918136826
Hersteller-Nr.
1707234
DEHA.-Nr.
0067474
eClass.-Nr.
27440401
Zolltarif-Nr.
85369010
Höhe 21,25 mm
Anzahl der elektrischen Anschlüsse 4
Anzahl der Etagen 1
Rastermaß der Anschlüsse 5 mm
Bemessungsstrom In 24 A
Bemessungsspannung 400 V
Bemessungsstoßspannung 4 kV
Überspannungskategorie III
Verschmutzungsgrad 2
Anschlussart Leiter Schraubanschluss
Anschließbarer Leiterquerschnitt eindrähtig 0.14 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0.25 - 2.5 qmm
Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0.14 - 2.5 qmm
Anschließbarer Leiterquerschnitt mehrdrähtig 0.14 - 0.75 qmm
Anschlussart Leiterplatte Lötanschluss
Werkstoff der Anschlussoberfläche Zinn
Durchmesser des Anschlusspins 1,4 mm
Länge des Pins 3,5 mm
Werkstoff des Isolierkörpers sonstige
Gehäusefarbe grün
Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0
Betriebstemperatur -40 - 105 €C
Art der Leiterplattenbefestigung Anschlusskontakt
Befestigungsart löten
Art der Banderolierung Karton (für SMD)

Leiterplattenklemme, Nennstrom: 24 A, Bemessungsspannung (III/2): 400 V, Nennquerschnitt: 2,5 mm², Anzahl der Potenziale: 4, Anzahl der Reihen: 1, Polzahl pro Reihe: 4, Artikelfamilie: MKDSO 2,5/..-L, Rastermaß: 5 mm, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 3,5 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Artikel mit seitlichem Pinabgang links
