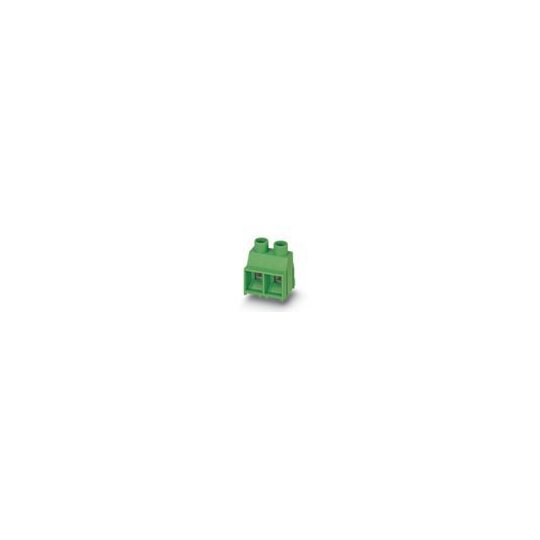

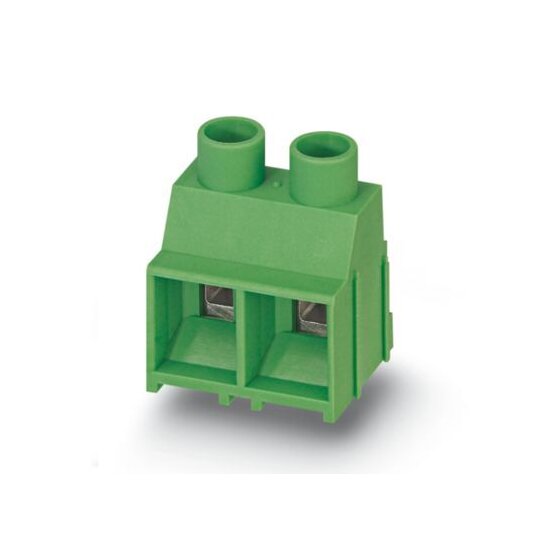

Phoenix MKDS 5 HV/ 2-9,52 1902547
Leiterplatten-Anschlussklemme
50 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 2681004
- EAN
- 4017918187606
- Hersteller-Nr.
- 1902547
- DEHA.-Nr.
- 0076846
- eClass.-Nr.
- 27440401
- Zolltarif-Nr.
- 85369010
| Höhe | 26,7 mm |
| Anzahl der elektrischen Anschlüsse | 2 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 9,52 mm |
| Bemessungsstrom In | 32 A |
| Bemessungsspannung | 1000 V |
| Bemessungsstoßspannung | 8 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Schraubanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0.2 - 6 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0.25 - 4 qmm |
| Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse | 0.2 - 4 qmm |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0.2 - 1.5 qmm |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Durchmesser des Anschlusspins | 1,3 mm |
| Länge des Pins | 5,2 mm |
| Werkstoff des Isolierkörpers | sonstige |
| Gehäusefarbe | grün |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -40 - 100 €C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | Karton (für SMD) |
Leiterplattenklemme, Nennstrom: 32 A, Bemessungsspannung (III/2): 1000 V, Nennquerschnitt: 4 mm², Anzahl der Potenziale: 2, Anzahl der Reihen: 1, Polzahl pro Reihe: 2, Artikelfamilie: MKDS 5 HV, Rastermaß: 9,52 mm, Anschlussart: Schraubanschluss mit Zughülse, Schraubenangriffsform: L Längsschlitz, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Pin-Layout: Lineares Pinning, Pinlänge [P]: 5,2 mm, Anzahl der Lötpins pro Potenzial: 1, Verpackungsart: verpackt im Karton. Der Artikel ist zu unterschiedlichen Polzahlen anreihbar! Bei rein 2-poliger Verwendung ist Variante MKDSV 5 HV mit Verdrehschutzzapfen zu empfehlen.
